电磁式高频垂直振动台

产品特点 :

产品概述：电磁式振动试验台是由恒定的磁场和位于磁场中通有一定交变电流的线圈相互作用而生出交变的激励力的原理。振动台采用专业的机构和专业的工艺制作，主要特点为：磁路采用双磁场结构，动圈采用无骨架绕组，动圈支撑系统采用悬臂支架和空气弹簧支撑，功放采用专业的开关放大电路，系统保护功能齐全，并采用智能式自动保护控制，冷却形式为强迫风冷。本系统技术指标专业，工作性能稳定可靠，充分满足航天、航空、仪器、仪表、汽车、摩托车零部件等各行各业的产品，在实验室条件下对其在运输、使用环境中所受振动环境的人工模拟考核的要求。本电动振动试验台各项技术指标均符合GB/T13310-91《电动振动台技术条件》和企标Q/320502SN001-2003的要求。

立即咨询

产品详情

如需了解更多详情以及报价，可来电咨询136-0026-2459（微信同号），QQ:876923148

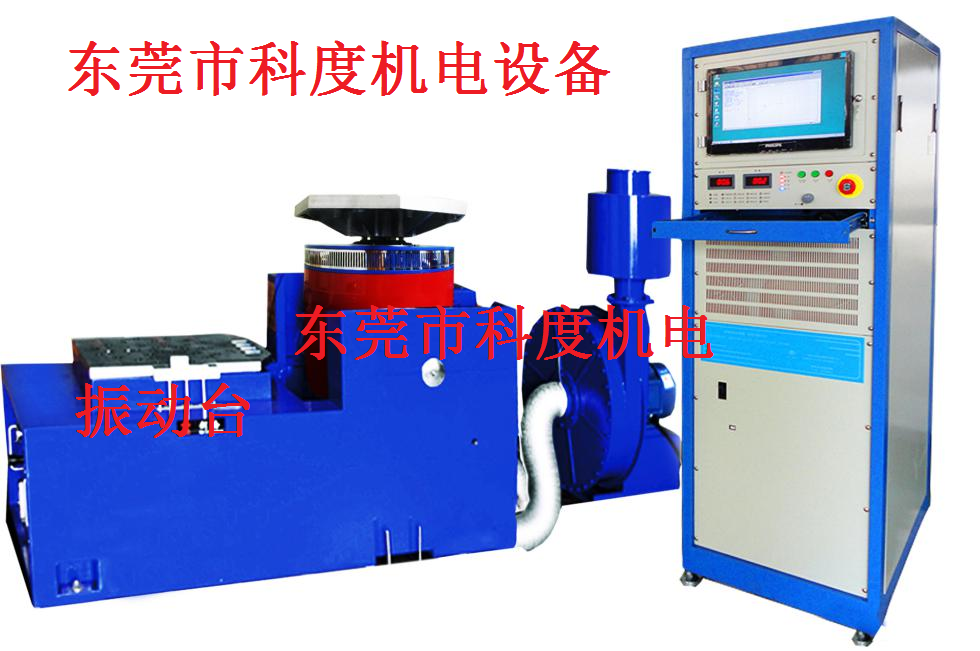

电磁式高频垂直振动台

产品概述：

电磁式振动试验台是由恒定的磁场和位于磁场中通有一定交变电流的线圈相互作用而生出交变的激励力的原理。振动台采用专业的机构和专业的工艺制作，主要特点为：磁路采用双磁场结构，动圈采用无骨架绕组，动圈支撑系统采用悬臂支架和空气弹簧支撑，功放采用专业的开关放大电路，系统保护功能齐全，并采用智能式自动保护控制，冷却形式为强迫风冷。本系统技术指标专业，工作性能稳定可靠，充分满足航天、航空、仪器、仪表、汽车、摩托车零部件等各行各业的产品，在实验室条件下对其在运输、使用环境中所受振动环境的人工模拟考核的要求。本电动振动试验台各项技术指标均符合GB/T13310-91《电动振动台技术条件》和企标Q/320502SN001-2003的要求。

产品应用:

（满足国标要求，能同时满足随机振动和正弦振动，频率可调，最大频率5000HZ，振幅可调，振动时间可调）振动测试就是激励或冲击某部件或装置，看它在真实环境中会是如何反应。振动试验的应用范围较为广泛，适用于摄像头，电路板、飞机，舰船、火箭、导弹、汽车和家用电器等工业产品。根据国家和国际标准，如GB、GJB、UL、JIS、DIN、ISO、BS、MIL、IEC和ASTM等，为您证明产品的品质。

技术参数：
系列型号	JQKD-GP-300	JQKD-GP-600	JQKD-GP-1000	JQKD-GP-2000	JQKD-GP-5000
频率范围（HZ）	2-4000	2-3000	2-3000	2-2500	2-2500
最大激振（KG)	300	600	1000	2000	5000
最大位移（mmp-p)	25	25	50	50	50
最大加速度（g)	100	100	100	100	100
最大速度（m/s)	2.0	2.0	2.0	2.0	2.0
有效载荷（KG)	120	200	300	400	1000
激振器型号	GP300/25	GP600/25	GP1000/50	GP2000/50	GP5000/50
动圈质量（KG)	3	6	10	20	50
动圈直径（mm)	Ø150	Ø200	Ø240	Ø320	Ø450
冷却方式	强制风冷
激振器质量（KG)	480	920	1200	1600	3500
激振器尺寸（mm)	800565670	890750850	890750850	12008701100	160011201340
功率放大器型号	Amp3k	Amp6k	Amp12k	Amp22k	Amp60k
功率放大器尺寸（LWH)mm	8805901125	8805901275	8805901275	8805901275	8805501920
功率放大器重量（kg)	250	320	350	500	800
电源	Ø3 AC380V≤10% 50HZ
总功率（KW)	9	20	25	35	85

工作原理：

设备配置说明：

项目	配置说明	数量
1.	振动台体
	电磁式激振发生器	1台
	冷却风机(含消音器)	1台
	垂直延伸平台	1台
2.	数字开关功率放大器
	数字开关功率放大器	1台
	伺服保护系统	1套
	励磁电源	1套
3.	数字振动控制器
	数字振动控制器主机	1台
	系统加速度传感器	1PCS
	控制电脑	1套
	控制软件安装光盘	1套
4.	随机附件
	延长电缆线、风管	1套
	操作说明、检验报告、合格证、保养手册等	1套
	附属专用工具	1套
	振动压杆/压条夹具	1套
	减震气囊	4pcs
