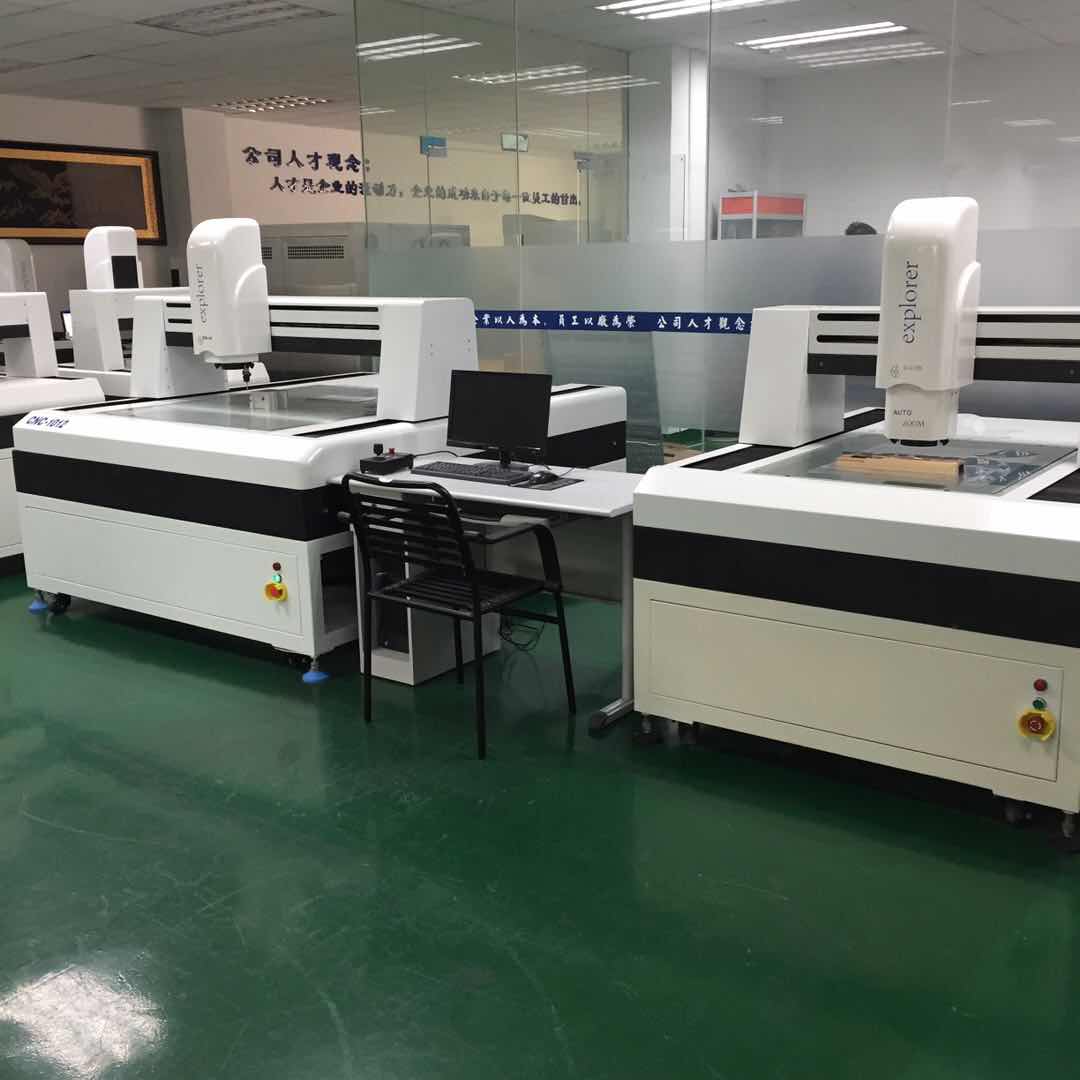

龙门三轴影像测量仪

产品应用：

龙门式自动测量仪是本公司自主研发的一款高性价比的测量设备，可实现高效，准确的大批量工件测量；适用于精密零部件的检测和质量控制。在机械，电子，五金，塑胶等行业都得到了广泛的应用。多功能数据处理器可测点、线、圆弧、圆、角度等十几种数据。

产品特点：

1.高精密全自动测量，CNC四轴控制。

2.高精度高强度机台：00级大理石底座/立柱/工作台，精度高，稳定性好。

3.XYZ 三轴进口精密级直线导轨/进口研磨级滚珠丝杆传动系统，寿命长，稳定性好。

4.高精度光栅尺0.0002mm。

5.WM自动变倍光学镜头，实现全自动测量，无需变倍校正。

6.高清日本SONY CCD相机，高品质的测量画面。

7.自动对焦测量，光学测高测平面度，可加装英国RENISHAW接触式测头。

8.程控式三环八区表面光源，LED轮廓光源，同轴光源。不同产品加装不同色彩光源。

9.配套操纵手柄，方便任意位置操作。

10.结合进口软件功能研发的3D测量软件，提高边界分辨能力。

注：有不同型号，不同尺寸！

软件介绍：

测控软件功能强大、高精度、运行稳定可靠、各个操作界面简单直观

1、自动抓取测量功能(自动捕捉点、线、圆，圆弧等)

2、可以使用多种方式进行客户坐标的设置。待检测件不需摆正，即可完成测量工作。

3、具有自动保存功能，可根据需要设定自动保存的时间，以防止突然断电等突发情况。

4、提供简体中文、繁体中文、英文操作环境，并可快速切换。

5、测量数据多种输出格式选择，如：DXF、Word、Excel .CAD等。

6、具有SPC统计分析功能，方便用户对测量数据进行统计分析。

7、可以直接在影像区对图像中的元素进行标注。

8、人性化的地图导航功能可以帮助你在大工件上快速定位局部位置，缩短了操作需要的寻找时间。打开地图可以虚拟测量或导航。

9、全自动CNC测量：CNC编程测量在全自动CNC模式下，进行大批量工件检测时，只需要对测量过程进行一次编程即可自动进行多次全自动重复测量。

10、图纸比对：打开CAD设计图纸，与实际影像不吻合，使用图纸比对中的摆正功能可以将打开的图纸与影像重合。使用摆正后的图形，可以进行测量或做简单比对。

 11、内置SPC（统计过程控制)功能，可以在测量后读取指定的测量数据，生成X-R、Xm-R等控制图，并计算最大值，最小值、平均值、标准差、偏移值、Ca、Cp、Cpk等统计系数。

12、测量范围：产品二维平面的：长、宽、R角、弧度、直径、半径、倒角、行位公差、圆柱外径/内径、圆锥的顶角、球直径、圆柱外直径（无垂直横截面）、圆柱内直径、圆柱度、圆柱垂直度同轴度等。
