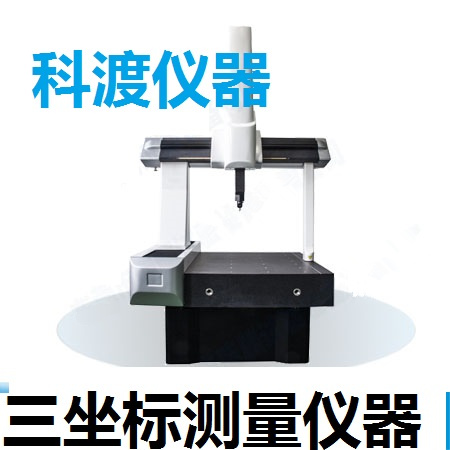

三坐标自动测量仪

产品特点 :

东莞市科渡机电设备科技有限公司自创建以来,凭着高品质的产品和专业的服务,发展迅猛已成为能够自主生产、研发和销售的专业性制造商。拥有一批生产、制造工艺精湛的人才队伍和完善的管理体制从产品的材料选择,加工过程,性能检测,售后报务,层层严格把关,分工到位,确保给各产商、经销商提供满意的产品,现公司又在向着“无缺陷”的目标迈进 杜绝不良品的产生和销售,让我们客户买的放心,用得开心。成为同行业中值得信赖的专业公司。 生产的产品,涉及电线、电揽、五鑫电器、鞋材建材、

立即咨询
  • 产品详情

如需了解更多详情以及报价,可来电咨询136-0026-2459(微信同号),QQ:876923148

、简介:

三坐标测量仪是指在一个六面体的空间范围内,能够表现几何形状、长度及圆周分度等测量能力的仪器,又称为三坐标测量机或三坐标量床。三坐标测量仪也可定义为"一种具有可作三个方向移动的探测器,可在三个相互垂直的导轨上移动,探测器以接触或非接触等方式采集传送讯号,三个轴的位移测量系统 ( 如光栅尺 ) 经数据处理器或计算机等计算出工件的各点坐标(X、Y、Z)及各项功能测量的仪器".三坐标测量仪的测量功能应包括尺寸精度、几何精度及轮廓精度,逆向工程等.

二、应用领域:

主要用于机械、汽车、航空、军工、家具、工具原型、机器等中小型配件、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量,还可用于电子、五金、塑胶等行业中,可以对工件的尺寸、形状和形位公差进行精密检测,从而完成零件检测、外形测量、过程控制、逆向工程等任务。

三、折叠种类:

1、移动桥式坐标测量机

2、龙门式坐标测量机

3、固定桥式坐标测量机

4、水平悬臂坐标测量机

5、便携式三坐标测量机

四、六大部分组成:

机械主体部分:1.大理石工作台 2.主立柱 3.副立柱 4.大理石横梁 5.中央滑架 6.大理石Z轴0

传动部分:1.驱动电机 2.同步传动轮 3.同步齿形带

光栅读数头部分:1.光栅 2.读数头

控制系统部分:1.控制器 2.驱动器

测头采集数据部分:1.测头座 2.测头 3.测针(需软件演示)

上位机软件部分:1.软件安装包(安装光盘)2.软件加密狗(像U盘一样的USB狗)

五、设备特点:

三轴采用天然高精密花岗岩导轨,保证了整体具有相同的热力学性能,避免由于三轴材质不同热膨胀系数不同所造成的机器精度误差。

动方式:直流伺服系统 + 预载荷高精度空气轴承

长度测量系统:RENISHAW开放式光栅尺,分辨率为0.1μm

测头系统:雷尼绍控制器、雷尼绍测头、雷尼绍测针

机 台:高精度(00级)花岗岩平台

使用环境:温度(20±2)℃,湿度40%-70% ,温度梯度1℃/m,温度变化 1℃/h

空气压力:0.4 MPa - 0.6 Mpa

空气流量:25 L/min

长度精度MPEe: ≤2.1+L/350 (μm)

探测球精度MPEp: ≤2.1μm

花岗岩与航空铝合金的比较

1.铝合金材料热膨胀系数大。一般使用航空铝合金材料的横梁和Z轴在使用几年之后,三坐标的测量基准--光栅尺就会受损,精度改变。

2.由于三坐标的平台是花岗岩结构,这样三坐标的主轴也是花岗岩材质。主轴采用花岗岩而横梁和Z轴采用铝合金等其他材质,在温度变化时会因为三轴的热膨胀系数不均同而引起测量精度的失真和稳定。

三轴导轨采用全天然花岗岩四面全环抱式矩形结构,配上高精度自洁式预应力气浮轴承,是确保机器精度长期稳定的基础,同时轴承受力沿轴向方向,受力稳定均衡,有利于保证机器硬件寿命。

3. 采用小孔出气专利技术,耗气量为30L/Min,在轴承间隙形成冷凝区域,抵消轴承运动摩擦带来的热量,增加设备整体热稳定性。仔细研究各厂家的技术指标,会发现: 欧潼精密的耗气量为30L/Min,而其他的厂家在50-150L/MIN之间. 按照物理学理论,当气体以一定的压力通过圆孔的时候,会因为气体摩擦产生热量,在高精密测量中,微小的热量也会影响精度的稳定性,而当出气孔的孔径小于一定的直径的时候,却会相反的会在出气孔的周围形成冷凝效应! 正是利用这一物理学原理,采用欧潼小孔出气的技术,使得冷凝效应恰恰抵消测量中因为空气摩擦产生的微弱热量,使得设备保持长时间的温度稳定性,从而保证精度稳定性!

各大供应商CMM轴承对比

4. 三轴均采用英国RENISHAW原装镀金光栅尺,分辨率为0.1um;同时采用一端固定,一端自由伸缩的方式安装,减少了光栅尺的变形。

5.传动系统采用国际专业的设计,无任何导轨受力变形,较大程度保证机器精度和稳定性。采用钢丝增强同步带传动结构,有效减少高速运动(增加)时的震动,具有高强度,高速度及无磨损特点。

6. 软件为PTB全面认证的业界标杆RATIONAL-DMIS,功能强大,简单易学,让你更专注于产品测量而不是学习软件。

六、主要技术指标 Technical Standard:

行程范围(mm)

Measuring Strokes

外形尺寸(mm)

Overall Dimension

仪器重量

(Kg)

Machine Weight

最大承受重量

(Kg)

Maximum imit weight

X

Y

Z

L

W

H

800

1000

600

1940

1620

2760

1700

1000

精度指标:

空间测量示值误差 Measuring Error

探测误差: Probe Error:

2.7 + L/250

2.7

动态性能Dynamic Performance

最大运动速度(mm/s) The Maximal Moving Speed

430

环境条件要求 Environment Specifications:

温度范围:Temperature

20±2℃0.5℃/h

气源压力:Air Supply Pressure

0.6MPa0.8MPa200L/min(0.45MPa)

湿度范围:Humidity

30%-70%

电压Voltage

220V±5%

频率Frequency

50 Hz

功率 :(Power )

1200 Watt

地面振动(频率范围)

Floor Vibration (Frequency Range)

振动频率≤10 Hz 振幅≤0.5μm

10 Hz<振动频率≤30 Hz 振幅≤1μm

振动频率≥30 Hz 振幅≤3μm
