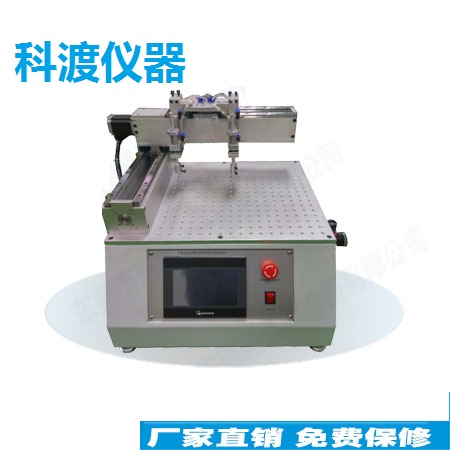

一.本机概述

本机主用于手机触摸屏点击、划线寿命测试，PLC 控制 ，触摸屏显示，具备次数自动记忆，掉电记忆，点击力量压力控制，寿命次数累计，达到所设定次数自动停机等功能。采用运动轨迹测试,方便的坐标找点功能,只需于手机液晶显示屏上任取两点可划线，任取三点可生成三角,四点可生成方形或矩形式等运动轨迹，并可根据测试手机规格存取运动轨迹便于下次调用。而且采用步进电机搭配直线导轨和滚珠丝杆作运动机构,定位准、精度高,噪音低;精久耐用等特点.

二：技术参数:

1：测试工位：2个

2：移动距离：X轴：200mm；Y轴：300mm

3：移动速度：16～120 mm/秒

4：计数器：6位计数，具有掉电记忆功能

5：控制方式：PLC控制器及触摸屏显示

6：气缸：SMC品牌，1N～8N力可调

7：标配砝码：50g 100g200g300g500g各两个

8：电机扭距：1.3N.m

9: 画线轨迹:长方形、三角形、直线、对角线

10：机台尺寸：W650×D600×H510

11: 电源:220V/3A

三、结构组成：

1. 主机壳本体

由机壳、机脚、基板、支撑板等构成，用于支撑整个机台，安装保护电器元件，更是操作平台。

2. 手机夹具

手机夹具能夹持翻盖手机也能夹持直板手机，不同大小规格皆可适用.

3. X方向移动滑台

由步进电机、滚珠丝杠、直线滑轨等构成，在控制主机的指挥下能完成各种设定动作。

4. Y方向移动滑台

由步进电机、滚珠丝杠、直线滑轨等构成，在主机的指挥下能完成各种设定动作

5. 控制台

① 急停按钮：按下它,动作停止。

② 电源开关：按下它,电源接通,电源指示灯亮。

附件：各砝码端面打印有重量，划线杆自重100g
