纸带耐磨試驗機

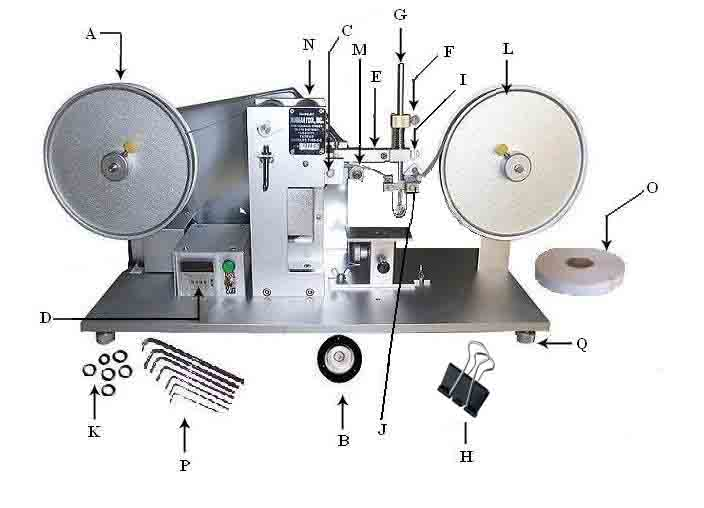

一、 各部位名称及部件图



A. 卷绕卷轮装置

B. 底座水平仪，用于调整机器的水平。仪器置放前可先装上四个脚垫（Q）,视状况调整水平。

C. 滑动栓，用于确认垂直轴是否与仪器底座平行，及设定：B”（表面仪，指示与仪器平行）当”O”行环与测试纸放于测试区域时，必须确认是否符合平行，操作时须将滑动栓自摇动臂”E”底部移出。

D. 回转数计数器

E. 摇动臂

F. 垂直轴微调螺丝

G. 垂直轴，位置可上、下调试

H. 试样夹

I. 摇动臂上夹具螺丝（用来变更垂直轴角度）垂直轴角度出厂前已固定，请勿任意松开调整，请参阅注意事项。

J. 内附尼龙轴承框架，用来导引纸张及胶带而不需任何调整。

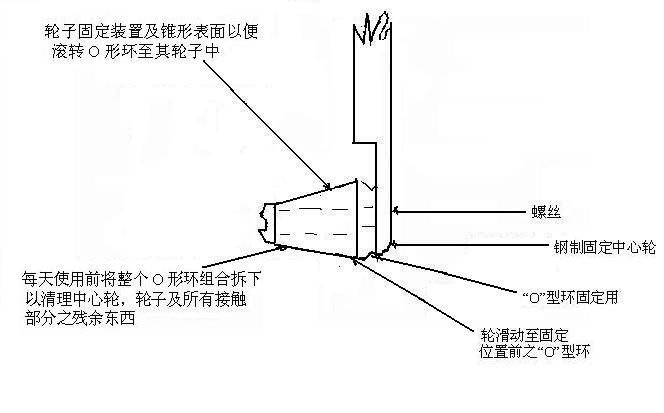

K. O型环，表面有损坏或使用六个月后必须更换。

L. 铝制供给卷轮 ，

M. 压力滚轮

N. 驱动滚轮

O. 1/4宽磨耗纸带，用于测试凹面和细长型字母

P. 六角扳手组

Q. 脚垫

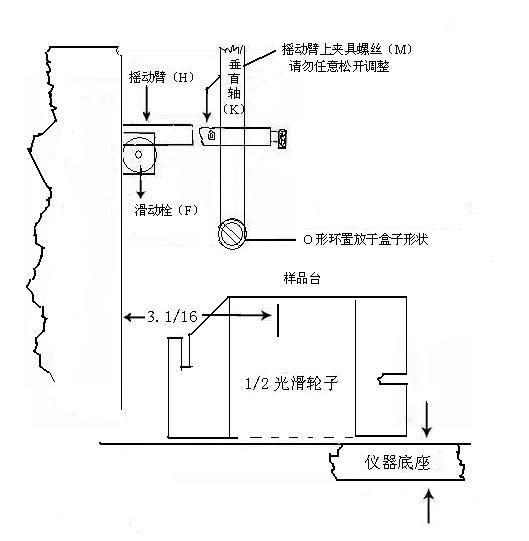

二、 快速安装耐磨试验机



目的

若稍微移动滑动栓（C）平面部之同时即可确认垂直轴之全部重量是否落在待测试样品上（是否与仪器底座成平行）。



方式

1. 启动马达直到知道摇动臂（E）抬起用凸轮在最低位置，而轴承式凸轮传动轴位于腾空位置

2. 将摇动臂搞定于滑动栓（G）平面部上，松开垂直轴（G）上两个螺丝，上下移动垂直轴(G)以便“O”形环紧密地位于待测试样品上。

3. 旋转铜制重量微调螺丝钉（F），直到稍微移动滑动栓（G），进出之同时垂直轴亦会随著稍微移动。

4. 重新旋紧铜螺丝。

5. 当样品上面有负荷（垂直轴）时，此项动作可以将摇动臂设定成与仪器底座程平行状态。旋紧螺丝以固定垂直轴在调整后的位置。

6. 在运转测试前移出摇动臂下的滑动栓（G）。测试不同厚度样品时，此项必须重新进行调整。



三、高回转数联系磨耗测试功能

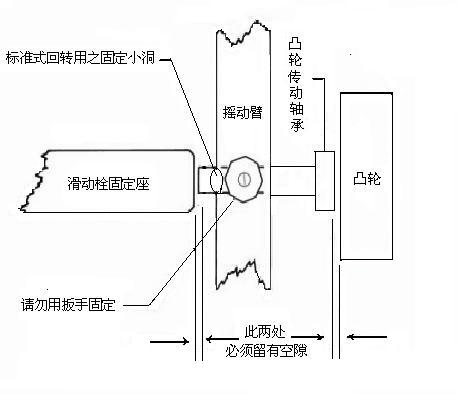

 1.  更换标准式回转为连续式磨耗测试

   （1） 于回转计数器有计数声音后停止马达运转。

（2） 利用六角扳手以手松开连接摇动臂与轴承式凸轮传动轴之螺丝（由于螺丝为搞定于轴上之小洞中，故大概需要旋转3圈才可松开）。

（3）  传动轴之底端有两个小洞为回复至标准式回转固定用

（4）  轻轻将轴承及传动轴往操作者方向推，直到两端紼有空隙而不与任何东西接触在停 止，以手轻轻动下螺丝（不要用力）



2.  执行连续式磨耗测试之方法

（1）  依照正常方式装上样品

（2）  开启马达

（3）  定时的停止马达，以手抬起摇动臂查看是否磨耗至底材，不能移动樣品

（4）  降下摇动臂，若测试尚未完成，开启马达继续测试。

（5）  注意，上述之查看方式步骤不会影响测试工件之准确性

（6）  注意：以连续式回转次数乘2.倍，即转换为标准式回转次数

（7）  注意：有些试验者执行试验至某一个规定回转数后即停止试验，如此可以既省时间、纸张及减少“O”型环磨耗上视图。







四：纸带安装方式



1、启动马达，直接自供给卷轮（Q）拉出纸带，先将纸带往上穿越此两个滚轮间隙，再停止马达，依照#1至#6號，之次序安装纸带。



2、以右手压力滚轮（W）中心之突出轴推向右方，左手拉住纸带之前端，将其拉出一段长度使其超越捲绕卷轮（D）之中心轮后，再将纸带调整于滚轮之中央位置。



3、将纸张前端装入捲绕卷轮（D）之中心轮之切口中，右手将压力滚轮（W）推向右方，左手以逆时针方向旋转中心轮，将纸张多绕2圈以上，捲绕於中心轮上。



4、注意：捲绕卷轮之两个固定螺丝必须旋紧，才能使捲绕卷轮转动。



注意事项：

1、尼龙轴承框架（N）中之4个尼龙轴承不能夹住纸带之边缘

2、供给卷轮亦不能妨礙纸带之转动。



启动马达，直接自供给卷轮（Q）拉出纸带，先将纸带往上穿越此两个滚轮间隙，再停止马达，依照#1至#6號，之次序安装纸带。



五、待测试样品之安置（请另参阅二之说明）



1、滑动栓(F)移动至摇动臂下方，当凸轮接近最低位置时，停止马达，则摇动臂位于滑动栓上。



注意：凸轮与凸轮传动轴之间需要有空隙，摇动臂与滑动栓之间不能有纸带。



2.  （1）以单面或双面胶带将平行板样品固定于盒子形状样品台（P）上，亦可用所附之夹子将样品固定与样品台（p）上。

（2）以泛用滚筒板式样品固定器（A）固定非平行表面之样品。

（3）以泛用老虎钳式样品固定（B）固定于圆形样品（须先将泛用滚筒板式样品固定器(A)上之样板取下）。



3.  降下垂直轴（K）（请先松开两个固定螺丝），使得磨耗测试纸带紧密的位于O形环与样品之间，再以手旋紧两个固定螺丝，于向上移动垂直轴（K）时，可以轻轻按住弹簧再移动，不要压按O形环或抬高摇动臂。



4.  将滑动栓（F）自摇动臂（H）底下移出。



5.  握住并抬高摇动臂(H)，以防止纸张接触样品，微动马达直至凸轮可支撑摇动臂（H），而纸张不在样品上。



6.  计数器（G）归零。
