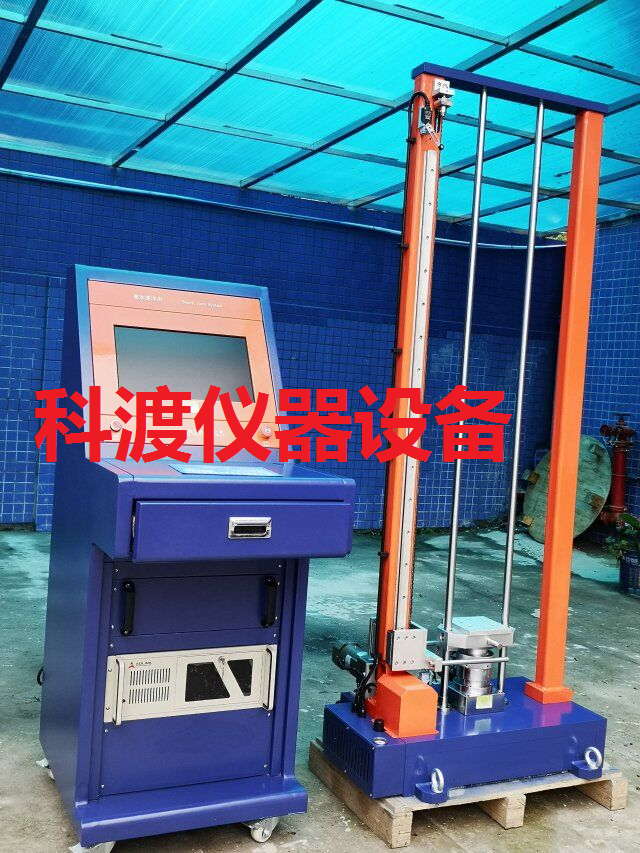

高加速冲击试验系统

机械冲击试验机、高加速冲击试验台、机械冲击台、高加速冲击台

一、产品用途：

主要用于航天、航空、船舰、兵器、电子、汽车等工业领域的科研、生产考核产品的抗冲击能力，适用于试验冲击加速度较大的器件、部件和整机的冲击试验。IS是全自动机械冲击测试系统，用于测量和确定产品或包装的抗冲击性能，可执行常规的半正弦波、方波、锯齿波等波形的冲击试验，以实现产品在实际环境中所遭受的冲击波及冲击能量，从而系统的改进或优化产品包装结构。试验目的是确定在正常和极限温度下，当产品受到一系列冲击时，各性能是否失效。冲击试验的技术指标包括：峰值加速度、脉冲持续时间、速度变化量（半正弦波、后峰锯齿波、梯形波）和波形选择。冲击次数无特别要求外每个面冲击3次共18次。许多产品在使用、装卸、运输过程中都会受到冲击。冲击的量值变化很大并具有复杂的性质。因此冲击和碰撞可靠性测试适用于确定机械的薄弱环节，考核产品结构的完整性。机械冲击试验又名：mechanical shock.

机械冲击试验

碰撞试验的技术指标包括：峰值加速度、脉冲持续时间、速度变化量（半正弦波）、每方向碰撞次数。

注意冲击和碰撞的方向应是6个面，而不是X、Y、Z 三方向。

在环境试验中，振动、冲击和碰撞是有共通点的：这三种试验都是可以作为对产品本身机构强度的一种有效检验手段。

但是振动试验讲究持续性，疲劳性。像产品在运输过程或者一些发动机上的元件在运行时都

是一个长期的过程。

冲击试验是瞬间性的，破坏性的。理论上跌落试验也算是冲击的一种，一般冲击试验机是将物品固定在平台上，然后将平台上升，利用重力加速度冲击，冲击波形有半正弦波、梯形波、三角波。

碰撞试验可以看做重复性的冲击累加。但是碰撞试验一般是利用物体动能来测试的，碰撞试验有平面的，也有斜面的。



二、性能指标：

◎该系列产品采用自动提升，自由冲击，高度预置，冲击能量高，操作简便、安全、可靠。

◎冲击实验台基于window，操作系统的全自动冲击测试系统，友好的控制界面，操作者只需简单输入测试数据，系统将自动配置参数并控制机器，准确完成冲击试验。冲击加速度、脉冲持续时间、脉冲速度变化量通过测量仪控测后，显示在显示屏上

◎具有防二次冲击制动装置；冲击台面自由落下，冲击波形垫反弹时，液 压制动活塞动作冲击台面被制动，不再发生第二次冲击，获得冲击数据精确。

◎具有高效的台体减振装置；对大型冲击试验台而言，冲击试验时，瞬间冲击力很大，高效的台体减振装置大大减小了对地面的冲击，不需要专用地基，安装非常方便。

◎冲击高度数字设定，冲击台面自动升至设定高度，控制精度高，冲击数据的重复性好。

◎配置的冲击测量系统，即时地显示冲击能量数据和波形。

◎可配置高加速度发生装置，对于小型试件，需进行高加速度冲击试验，可在冲击试验台的台面上固定高加速度发生装置，根据冲击动能传递原理，可获得比KDS冲击台更高的冲击加速度，对于试件小于200×200mm的试件，其冲击试验指标为：冲击峰值加速度可达5000-50000m/s2,加速度持续时间为0.2-1ms。

参考的测试标准

GB/T 2423.5，IEC 60068-2-27，MIL-STD-202G，EIA-364-27等。



三、主要技术指标：









五、产 品 说 明：

多功能波形发生器由专用气缸组成，产生后峰锯齿波和梯形波。可以方便地通过调节气压的大小调节后峰和梯形波最大过载值。气缸气源为高压氮气，压力范围在1～10MPa，在一个设备上可用多个多功能波形发生器，过载值可在10～100g之间调节；　　梯形波发生器由专用气缸组成，通过调节气压的大小调节最大过载值和脉冲宽度值。气缸气源为高压氮气，压力范围在1～10MPa，过载值可在30～100g之间调节。

六. 功 能 及 特 点

固定脉宽半正弦波形发生器将工程橡胶硫化在底板上，可以根据不同的硬度和厚度组合得到各种不同的冲击脉冲宽度；可调半正弦波形发生器通过旋转外套，调节橡胶部分伸出长度，从而改变脉冲宽度，脉冲宽度调整范围在3～11ms之间，加上一个固定垫，可以很方便实现脉冲宽度3～40ms的调节；

七、冲击、碰撞测量系统

是基于Windows 2000/XP操作系统的冲击、碰撞控制和测量系统，其基本通道配置为单通道。

八、标 准 配 置

计算机一台(DELL或联想品牌WinXP系统) ； 电荷输出型加速度传感器1只(DL24100电荷灵敏度.0pC/m/s2 , 频率范围 1~8000Hz ,最大冲击20000m/s2)； 单通道电荷放大器1只(YE5852A 最大输入电荷量+106 pC,灵敏度0.01-1000 mV/PC,最大输出幅度+10VP,最大输出电流+100mA)； 单通道数据采集板1块(9111DG/HR,采样频率10kHz,12或16位模拟量输入分辨率,32位PCI总线 另注： ①提供2通道或4通道或8通道BNC信号输入采集接口可供用户选配； ②可以连接各种品牌电荷输出型加速度传感器和电荷放大器。

九、基本功能 ：

1.具有测量量程设置功能，有效提高信号分辨率；

2.自动增益调整，FIR数字无级滤波；

3.具有冲击波形自动参数测量功能，可以自动显示冲击加速度峰值，脉冲宽度及速度变化量等参数；

4.具有单次采集和连续采集功能；

5.具有历史纪录显示，存储，最大值最小值统计功能；

6.提供数据库管理功能，实现采集参数的自动保存和加载；

7.测量数据保存和复现；

8.采集的数据能形成试验报告、word文档，方便用户打印冲击曲线和后期文档制作；

9.提供GJB150、GJB360A、GB2423、GJB548A、GJB1217、MIL-STD-810F等标准容差带；

10.提供冲击波形功率谱、响应谱分析功能（选项）
