三轴向振动试验系统



项目建议书Proposal

振动系统:KDJQA-021-150（3KN）

数字式振动控制仪:JQVT-9002

振动台选型公式:



F=(Ma+Mf+Ms) x A

其中 F=振动台需求的额定激振力(N)

Ma=动圈有效质量

Mf=夹具和平台质量

Ms=试样质量

A=加速度（M/S2）



 公司简介

广东剑乔，科渡试验设备有限公司是由一支富有经验、具有远见及创新精神的专业团队组成，他们致力于振   动控制和测量产业的研究，帮助用户将更好的产品更快地投入市场，并将创新的技术与服务转化为其战略   竞争优势。

广东剑乔科渡试验设备有限公司可以为用户提供分析软件、试验系统和工程咨询等解决方案。公司自主研发的产品得到了行业用户和专家的广泛认可，并都拥有自己的软件著作权和专利，所有产品都拥有自主知识产权。公司核心产品 JQVT-9002 系列振动控制器是一款非常优秀的控制仪，具有极高的性价比，能够实现对各类振动台（电动或液压振动台等）进行控制。采用国际最先进的 DSP 框架和控制算法，32 位浮点450MHz DSP 处理器，高性能 24 位 ADC，高达 130dB 的动态范围，保证了可靠的控制质量。同时，仪器能为您提供最全面的振动控制软件模块，包括：随机、正弦、经典冲击、共振搜索与驻留、冲击响应谱控制、   正弦加随机、正弦加正弦、随机加随机、长时波形复现和其它

辅助功能。每一功能模块都提供基本功能和可选功能，用户可根据需要定制所需的功能。简单的操作、   丰富的控制功能、增强的分析功能和报告功能、易于升级的软硬件和高可靠性，使得我公司的振动控制器具有极高的性价比。

基于广大用户的支持，我们将继续致力于改进现有产品和新产品的开发，为我们的合作伙伴提供最全   面的解决方案。

根据用户的需求我方提供的解决方案包含：

2.1 系统构成

1) JQV-9002 振动控制硬件：

2 个输入通道，1 个输出通道

2) 振动控制软件软件包 VibExpert

（1） 随机振动控制

（2） 正弦振动控制

（3） 经典冲击控制

（4） 共振搜索与驻留



3）附件：电源线、网络连接线、电子版《用户手册》、软件安装光盘一套、密码文件等。



2.2 、高性能的振动控制系统



JQV-9002 系列振动控制仪是一款非常优秀的控制仪，具有极高的性价比。可提供从 2 通道到多通道的振动控制解决方案。仪器采用国际最先进的 DSP 框架和控制算法，32 位浮点 450MHz DSP 处理器，高性能24 位 ADC，高达 130dB 的动态范围，保证了可靠的控制质量。每个输入通道具有 102.4kHz 的并行采样速率，能完美地实现瞬态冲击和长时波形复现等功能。仪器与计算机主机通过高速网络连接以及先进的浮地设计，大大降低了系统噪声和各种干扰，保证控制的精确度。所有软件模块均有中文操作界面，操作简单，   易于上手。JQVT-9002 可以让您根据需要选择所需的硬件模块和软件模块，日后还可根据需要进行软、硬升级。

2.3 、高度集成化的先进设计



JQV-9002 系列振动控制仪将所有的信号输入调理模块、AD 转换和 DSP 模块，集成在一个紧凑的机箱内， 没有更多外部的接口盒和更多的连线，同时支持电压、电荷、IEPE 型传感器信号输入，实现硬件系统高度集成化。仪器采用高速网络与 PC 相连接，大大降低了系统的噪声和各种干扰，用户无需为接地烦恼，无需在电脑上安装控制器驱动程序，先进的设计将烦琐的操作大大简化。主机箱上配置了两个驱动通道，开通 1 个驱动通道可用于控制单台振动台，开通 2 个驱动通道可实现对双台振动试验台的控制，简单的小机箱即可实现双台振动台控制，目前这一领域中可实现这一功能的产品非常少。

2.4 、全功能软件模块



JQV-9002 系列振动控制仪可为您提供最全面的振动控制软件模块，包括：随机、正弦、经典冲击和共振搜索与驻留、SRS 分析、正弦加随机、随机加随机、正弦加正弦、正弦加随机加随机、瞬态冲击和长时波形复现等功能模块。每个功能模块中均提供基本功能和可选特殊功能，使您可根据需要定制所需的系统。   正弦低频扩展功能可完成 0.01Hz 试验控制，正弦高频扩展功能可完成 12.8kHz 试验控制，随机可完成 20kHz 试验控制。随机可达 6400 线，正弦可达 4096 线。冲击可运行最高采样频率 102.4kHz 最高 16384 点（可扩展）。除普通振动控制软件功能模块外，可提供峭度控制、力限控制、正弦加正弦等特殊控制功能模块。   此外，JQVT-9002 系列振动控制仪具备完善的分析和报告功能。

2.5 、快速、精确、灵活地控制



JQV-9002 系列振动控制仪显著的特征是控制速度快。系统采用最先进的 DSP 框架和控制算法，极大地减少了正弦和随机控制回路的反馈时间，为系统提供了更快的响应能力。减少反馈回路时间能够提高谐振搜   索和驻留的性能，并能够使结构在高 Q 值下进行振动控制。系统可以在多达上百个通道，高达 20kHz 的控制带宽内进行实时控制。系统高度灵活，除集成了振动和冲击试验的工业标准，也支持非标准试验规范并   可实现目标参考谱的精确再现。同时，加速度、速度、位移等信号均可作为控制信号。

2.6 、完善的安全功能



JQV-9002 系列振动控制仪非常注重试验设备和装置的安全性，为此仪器提供了强大的安全功能。在参数设置过程中，系统即实时对目标谱中的最大位移、最大速度、最大加速度与振动台相关的限制参数进行对比，以确保试验系统的安全性；在参数确认无误之后，试验进行前，进行预试验，以测量系统背景噪声、   验证回路闭环，检查每通道的信噪比、估计系统传递函数、估计系统增益等，并报告不合适的试验条件。试验过程中，控制信号会连续与报警以及中断限制参数相比较，如果由于加速度计松动或电缆断开而使控制信号异常等情况出现，系统会立即中断试验，确保设备安全。紧急停机开关可保证在任何情况下快速中断试验。

简单的操作、丰富的控制功能，易于升级的软硬件系统，及高可靠性和高品质，使得 JQVT-9002 系列振动控制系统具有极高的性价比。



2.7 、通道输入



A/D 转换： 24 位



耦合方式： AC 差分，AC 单端，DC 差分，DC 单端，IEPE，电荷抗混滤波器： 所有频带内 160dB 保护

动态范围： 130 dB



信噪比： 优于 100dB



输入量程： 0.1，1.0，10V



输入阻抗： 220kΩ 最大输入电压： 36V

幅值精度： -0.005 dB



相位精度： 0.05deg



通道窜扰： <-90dB



失真度： <-100dB@1kHz



最大采样频率： 102.4 kHz 输入接口： BNC 接口TEDS： 支持 TEDS

输入信号类型： 电荷、IEPE，电压型传感器信号直接接入，高度集成化

2.8 、输出

1 通道驱动输出



24 位 DAC



动态范围： 大于 108 dB



输出电压范围： 10V F.S



输出最大电流： 20mA Min



谐波失真： <-100dB@1kHz



抗混叠滤波： 160dB/Oct 模拟加数字抗混叠滤波器





一、设备参考图片：



1.1 设备参考图片（JJQA-021-150（3KN）)

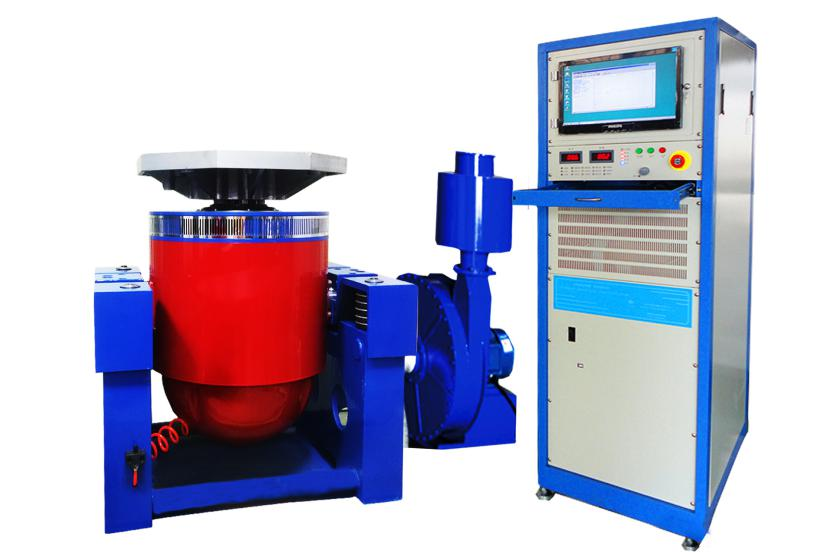

（单垂直台面型，通过改变产品方向也可以做XYZ方向测试）

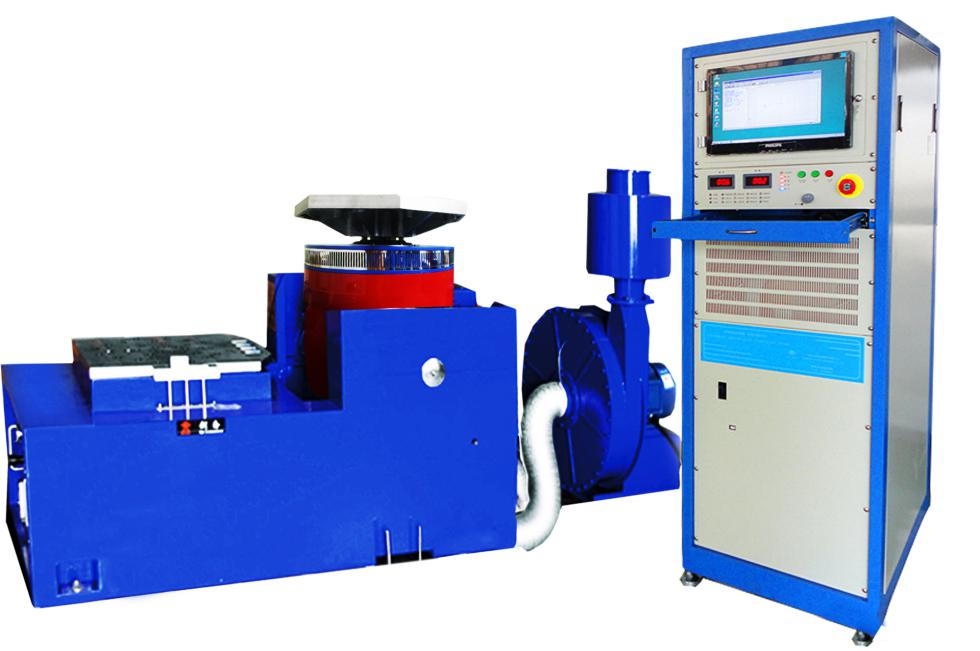

（垂直加水平滑台型，可以做XYZ方向测试）















1.2 功率放大器（PA-3）

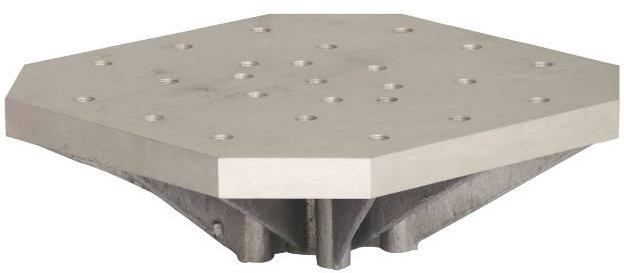

1.3 垂直扩展台面（CZ-0404）（可按尺寸定制）













1.4 开关功放工作原理方框图







二、1.1 关键进口部件清单：





组成	名称	原材料品种	外 协 外购单位	型号
台体部分	动圈绕组导线	异型铝管	日本 HALT 公司
	励磁绕组导线	异型铜管
	动圈粘接剂	高温固化环氧胶	日本三键化工国际会社	AW-106. HV.953
	大负载空气弹簧	空气弹簧	日本横滨橡胶
	大规格直线轴承	滚珠直线轴承	日本 HKS 公司
	直通连接头	聚脂塑料管	日本 TUBING	CIN1/2"-PT3/8"
	直通管接头	聚脂塑料管	日本 TUBING	CIN1/2"-PT3/8"
	动圈网板	不锈钢网版	日本住友会社
	高强度塑料管道	1/2”聚脂塑料管	日本 TUBING	N2-1-1/2"
	热敏传感器	传感器	日本石冢 SEMITEC	CM3P
	中心保持	动圈中心保持	日本 IMV 公司	PQ-35
	导轨	上下导轨结构	东海化工
功放部分	功放器件	MOSFET 莫氏场效应管	美国摩托罗拉公司（商用级）
	保护器件	快速熔断器	日本富士电气
	冷却器件	冷却风扇	日本三洋电机
控制仪部分	主芯片	芯片	美国 intel 公司	DSP320
	计算机打印机	商务机	联想
辅助设备	主件	钎焊板式换热器		7吨以上才用
	控制器件	电磁阀	日本 KOGANEI
	保护器件	快速保险丝	日本大东 DAITO

1.2 ：进口零部件与国产件对比：



序 号	品名	国产产品	进口产品	进口 国别
1	动圈绕制用粘合剂	均匀性差，涂布难均，粘接强度弱，易老化，寿命5-6 年	均匀性好，均匀涂布，粘接强度高，不易老化，寿命 10 年以上	日本
2	不锈钢网板	厚度不均，表面不光，刚性差，影响驱动线圈与动圈骨架的粘接强度和频响 特性。	厚度均匀，表面光滑，刚性好，驱动线圈与动圈骨架的粘接强度和频响特性好。	日本
3	驱动线圈用线材	阻抗大，大电流情况下发热大。表面绝缘处理易破裂从而引发匝间短路。	阻抗是国产的 2/3，表面丝包绝缘处理，解决了动圈发热烧毁或短路问题	日本
4	热敏传感器	用于振动台体的发热保 护，精度、灵敏度不好。	精度高、灵敏度好、可靠性 佳	日本
5	电中心保持系统	国内其它厂家无此技术及装置	该技术及装置为国内独家引进。主要是在振动试验过程中以电气的方法调整振动台面的位置，使其始终保持在中心位置	日本
6	支承系统用空气弹簧	承重轻，易老化，寿命只有 2-3 年	进口弹簧承重大,寿命达 10-12 年	日本
7	隔振弹簧	主要是不让振动传导到地 面而影响其它设备	隔振效果显著优于国产隔振 弹簧	日本
8	上下导轮结构	质地软、质量重，极易磨损	我厂采用进口 MC 尼龙及轴承，质量轻耐磨损	日本
9	动圈连接电缆	跟随动圈长期运动，国产 品易疲劳损坏	柔软且具一定张力，寿命长	日本
10	功放模块散热用小风机	体积大、噪声大，外观差易损坏。	体积小、噪声小，散热效果好，长期可靠， 噪声 34dB,外形 90×90mm	日本
11	功放模块保护用超快保险器	反应时间长，对功率器件不起保护作用。	反应时间极短,充分保护模块安全	日本
12	功放用大功率放大器 件	发热量大、可靠性差	指标先进、质量好、发热量 小	美国
13	无感电容器	性能差	性能较好，提高整机性能	日本

1.3 ：动圈的设计与制造-定性分析

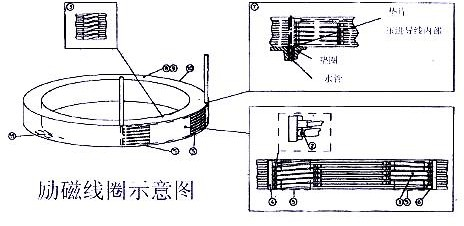

1.4 ：磁路的设计与励磁线圈的制造







三、随机振动：

基于 PSD 的实时闭环随机控制频率范围： DC~5000Hz, 可扩展至 40000Hz

采样频率： 51.2KHz，可扩展至 102.4kHz

谱线数： 6400 线，最高可选 25600 线

动态范围： 100dB

驱动剪切： 1~100sigma

控制精度： ±1dB@120DOP

峭度： 3~100sigma

控制策略： 加权平均，最小值、最大值， 自由度： 4~12736

停止速率： 定义驱动信号降为零的速率环路补偿增益： 定义传递函数的跟新速率

频响变化率： 定义频率响应函数的最大变化率起动模式： 可选为在线测量或上次试验

开环检查等级： 标准、严格、宽松三种等级可选通道最大噪声： 设置允许通过的最大噪声

最大系统阻抗： 在试验均衡或运行时，检查系统最大阻抗值



可选功能（根据客户特殊要求选择）： 高频扩展功能

可使随机控制的频率提高至到 20,000Hz，或者 40000Hz

正弦加随机

可在宽带随机背景信号上叠加多达 16 个正弦信号随机加随机

可在宽带随机背景信号上叠加多达 16 个窄带随机信号正弦加正弦

可叠加多达 16 个正弦信号，各正弦信号可驻留或扫频正弦加随机加随机

可在宽带随机背景信号上叠加窄带随机信号和正弦信号 峭度控制

可加载非高斯分布的随机信号到振动台上凹槽和限值控制

可对任意测量通道的振动量级设定辅助参考曲线，以最大程度保护试件

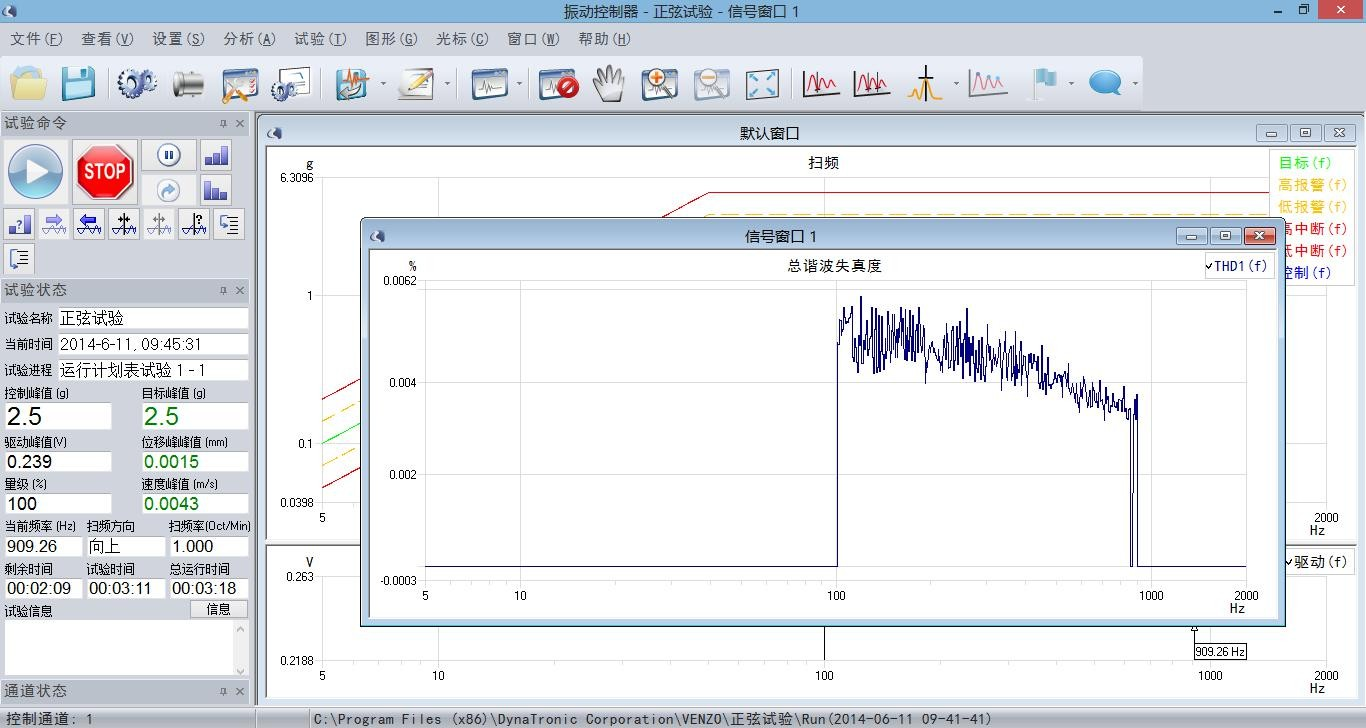

四、正弦振动：









正弦试验用于控制振动台正弦扫频方式振动，确定结构的共振频率和阻尼因子等。



频率范围： 1Hz~4000Hz,高频可扩展至 51200Hz，低频可扩展至 0.01Hz

谱线数： 512~8192

动态范围： 150dB

闭环时间： 典型值为 5ms

频率精度： 0.000001Hz

控制精度： ±1dB@以 1Oct/Min 扫频率通过 Q 值为 50 的共振点

驻留： 用户定义驻留频率和时间，时间可以以周期数或时间长度定义 谐波失真度： 自动计算分析频段内的总谐波失真度，可选择谐波的阶数

控制策略： 加权平均，最小值，最大值

数字跟踪滤波： 比例带宽可选择为输出频率的 1%到 100%，或者 1Hz 到 1,000Hz

最小响应时间： 0.25~50 周期

起动模式： 快速、平滑两种模式可选

扫频类型和扫频速率： 线性扫频从 0~6000Hz/min，对数扫频从 0~100 Oct/min

压缩因子： 1~1000

可选功能（根据客户特殊要求选择）： 步进正弦

在用户设定的离散频率点，控制振动台以频率步进方式进行扫频试验，扫频方式可以选为线性或对数   共振搜索与驻留

实现在共振点跟踪与驻留共振搜索

搜索目标： 用户自定义激励通道和响应通道相位跟踪

反馈增益： 0.01~1

最大频率漂移： 0~1000%

最大扫频速率： 0~10×正常速率驻留

驻留时间： 周期数或时间长度

驻留方式： 频率锁定驻留，共振点跟踪驻留正弦低频扩展至 0.01Hz

正弦高频扩展至 51.2kHz AUX 通道

COLA 输出；差分输出；频率参考输出

THD 检测

检测振动试验系统总的谐波失真度

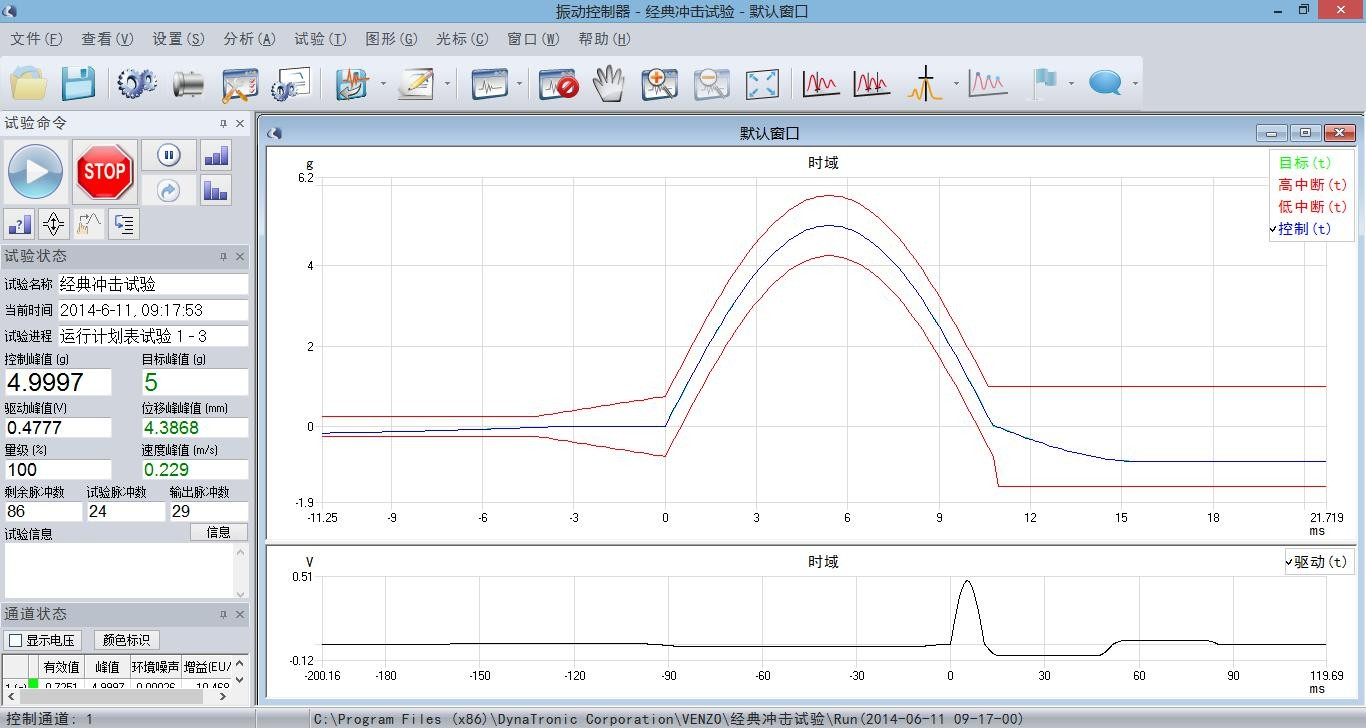

五、经典冲击：





经典冲击功能实现瞬态冲击波形的闭环控制，支持多种冲击波形，软件提供多种位移补偿方式。

采样点数： 256~16384 点，可扩展至 65536 点

采样频率： 20kHz~51.2kHz，高频可扩展至 204.8kHz

环路传递函数： 在线均衡或从磁盘中调用已有的FRF

滤波： 选择低通滤波并设定截止频率脉冲间隔： 定义连续脉冲之间的时间间隔

波形类型： 半正弦，钟形波，前峰锯齿，后峰锯齿，三角波，矩形波，梯形波负脉冲： 可定义极性相反的脉冲

平均： 脉冲可平均后用于控制波形持续时间：从 0.05ms 到 100,000ms

补偿波形： 矩形谐波、矩形波、半正弦波

补偿类型： 前、后补偿，仅前补偿、仅后补偿

试验标准： ISO，MIL-STD 810F,或用户自义试验标准

限制： 自动计算加速度最大值，速度最大值和位移最大值，并与振动台限制参数进行对比可选功能（根据客户特殊要求选择）：

瞬态捕捉

采样频率：   高达 204.8kHz 加速度范围： 高达 100000gn 捕捉时间： 1ms~10000ms

触发斜率： 上升沿，下降沿和双沿

分析功能： 力变形分析，冲击响应分析，SRS 分析高频冲击： 冲击频率范围可从 20kHz 扩展至 80kHz



六、辅助功能：

1.1 、峭度控制：

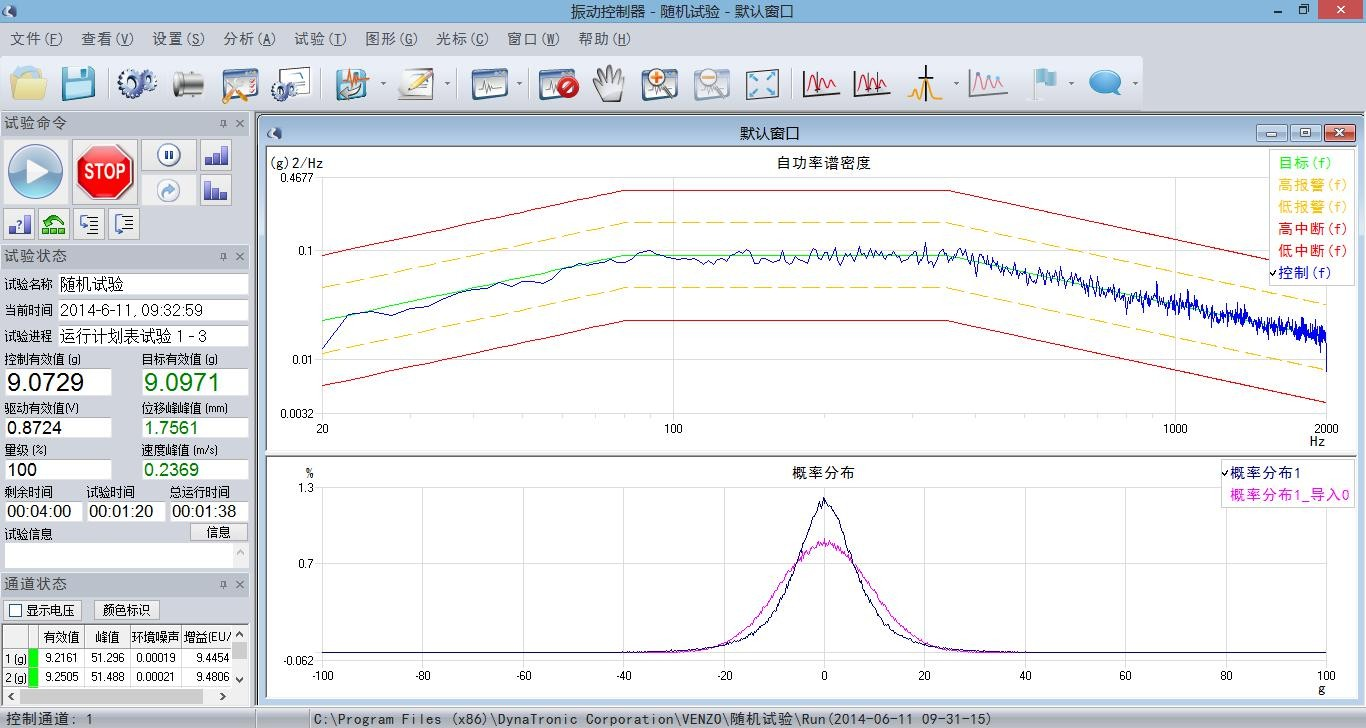

常规的随机控制试验中，输出的是满足正态分布的随机信号，信号的峭度值均为 3。由于满足正态分布的原因，大于 3 SIGMA 的信号峰值在信号中占有时间很少。峭度控制的目的就是调整随机信号的幅值量级分布，增加信号高峰值在随机信号中的出现概率，但是不改变试验功率谱密度量级。峭度试验提高了控   制信号中高峰值的出现概率，在某些情况下使试验更加接近真实环境。





限值/下凹控制

利用测量通道的限值/下凹控制，可帮助用户在试验过程中有效地保护试件。试验过程中，试件上某   些点可能由于共振而引起很大的振动，限值/下凹控制对任意测量通道的振动量级设置辅助参考谱，以最   大程度地保护试件。

多变量控制

多变量控制是采用高频加速度控制轴低频位移控制的复合控制策略。这种方式可拓宽频率控制范围， JQV-9002 振动控制可实现连续正弦扫频试验从 0.01Hz~51.2kHz，控制动态范围达到 150dB。尤其是对于液压振动台，加入位移控制通道可以大大提高低频控制精度。



1.2 、总谐波失真度：





可检测振动试验系统的总的谐波失真度。





信号编辑器

可允许用户导入并编辑时域信号波形。这一功能与长时波形复现功能相对应。  试验报告

点击报告生成按钮即可生成 WORD/PDF 报告，报告设置可根据用户要求定制。

Email 报告

无论身处何处，Email 报告功能可以让您在试验结束时收到试验报告。离线浏览

适用于所有软件功能分析功能

FFT 分析（随机、正弦），FRF 分析（随机、正弦），导入已存储信号，信号计算，瀑布图分析，实验回放，数据记录，信号缓存功能。此外，在经典冲击和瞬态冲击功能中可进行冲击响应谱分析。

硬件校准

运用系统校准功能可自动完成硬件校准，并产生完整的校准报告。（需要校准附件包，包括：BNC 线缆和转换装置。）

八、设备详细介绍：

（一）设备名称：电动振动试验系统



（二）设备型号：JQA-021-150/JQVT-9002



（三）设备详细配置







九、设备详细性能指标 ：



十、设备分项介绍 ：

1、振动发生机（型号：JQA-021-150



广东剑乔试验设备有限公司生产的电动振动台充分消化吸收了国内外在电动振动台研究、设计和制造   上成熟的和发展中的先进技术，使得我公司在电动振动台技术上处于国内外先进水平。

l 双磁路结构使磁场强度高，漏磁小；特殊的消磁结构能把台面漏磁降到 1mT 以下。

l 采取动力学优化设计的无骨架动圈在减轻运动部件质量的同时提高了一阶谐振频率，展宽了电动振动   台的上限工作频率。

l 直线轴承和滚轮组成的悬挂动圈系统，具有较高的抗偏载能力。

l 内置支撑空气弹簧承载、承载力大，低频特性好。

l 耳轴采用空气弹簧隔振，直线轴承导向；大负载工作时，台体运动平稳；在垂直振动时可免用专用地   基。

l 系统具有台体过热、过载、过电流、过电压、过位移、电网过压、欠压、缺相、驱动电源保护、限流   保护、软启动设置、温度保护、励磁开路、短路保护、模块故障保护等保护功能。

l 与 Ucon 系列数字式振动控制仪配套可实现正弦、随机、经典冲击、冲击响应谱、随机+正弦振动、随机+随机振动等各种环境适应性试验。

l 系统对电网电压波动要求低（≤±10%）。

l 系统对接地电阻要求低（≤4Ω）。

l 系统可靠性高，特别适宜长时间运行的工作环境。 特点：

l 引进国外技术，关键部件和材料进口（空气弹簧、环氧树脂、不锈钢板、减震橡胶等），产品出   口欧美等海外国家；

l 内置支撑空气弹簧承载、承载力大；

l 耳轴采用空气弹簧隔振，直线轴承导向；

l 利用有限元分析制造的无骨架动圈，更有效地提高动圈的共振频率的同时减轻运动部件质量；

l 台体上装有应急停机开关及空气弹簧气压调节阀、气压表，方便用户试验；

l 台体采用汽车烤漆技术（金属漆）—喷漆。具有长期防磨防锈作用

2、数字式开关功率放大器(型号：PA-3)



2.1 概述

本系统采用正弦脉冲宽度调制技术的数字式功率放大器。其工作原理是：利用 MOSFET 场效应管的高频开关能力，将控制仪输入的低电压信号通过数字电路进行放大并还原成原信号，然后将其输出至振动台的动圈线路，推动振动台台面运动。数字式功率放大器的主要组成部分：前置控制，功放模块，保护电路， 电源部分和电柜。本系统通过模块化设计驱动小推力、中推力和大推力系列的振动台。功率放大器的输出范围为 1kVA～300kVA。系统技术指标完全适用于现有的或新的风冷或水冷型电动振动台。

2.2 特点



l 维修方便：可互换的功率模块盒、设计紧凑，节省空间、维护方便、维修快捷。



l 液晶显示：逻辑模块采用 CPU 微电脑芯片处理器，液晶显示功能；可详细显示系统各种数据（功放输出真实 RMS 值，附加额外数据显示）及运行状态和故障判断。且具有远程遥控、遥测、遥信功能，界面友好，操作方便。（国内其它厂家为 LED 指示灯）



l 保护功能齐全：功率放大器设置了电网过压、电网欠压、电网缺相、逻辑故障、功率模块保护 、功率模块温度、输出过流、输出过压、驱动电源、台体位移、台体温度、外部连锁等保护电路，任何故障发生时，关闭输出，同时声光报警。除以上保护外,还具有 RMS 值超差保护、紧急停机装置等完善运行的保护功能。

l 转换效率高（大于 95%），调制转换频率高。

l 性能指标高：采用正弦倍频脉宽调制技术，开关频率高，信噪比高，总谐波性失真小。

l 为长时间运行而设计了功放柜顶部抽风系统。

l 功率因数高：采用功率因数补偿装置，功率放大器功率因数可达 95%，使得电网容量得以充分利用。

l 数据记录：逻辑模块可记录运行时间，故障状态，最大输出。

l 设置简单：更人性化的功能设置，连锁设置，用户能根据要求设置各种保护功能。

l 安全性能好：多重抑制 EMI 设计，电源输入装有 EMI 滤波器；功放机柜全屏蔽设计，电磁干扰低， 使产品达到 CE 标准的电磁兼容性要求。

l 采用均流技术：电子自动均流技术，并联均流不平衡度≤1%。



l 技术先进：吸收日本和欧美先进技术，并且结合自有的高频开关电源控制技术优势，经二次开发技术   更先进，性能更可靠，并全面模块化。产品已全面出口欧美市场，获得好评。

l 远程控制：具有性能优越的远程遥控面板控制功能（选用）

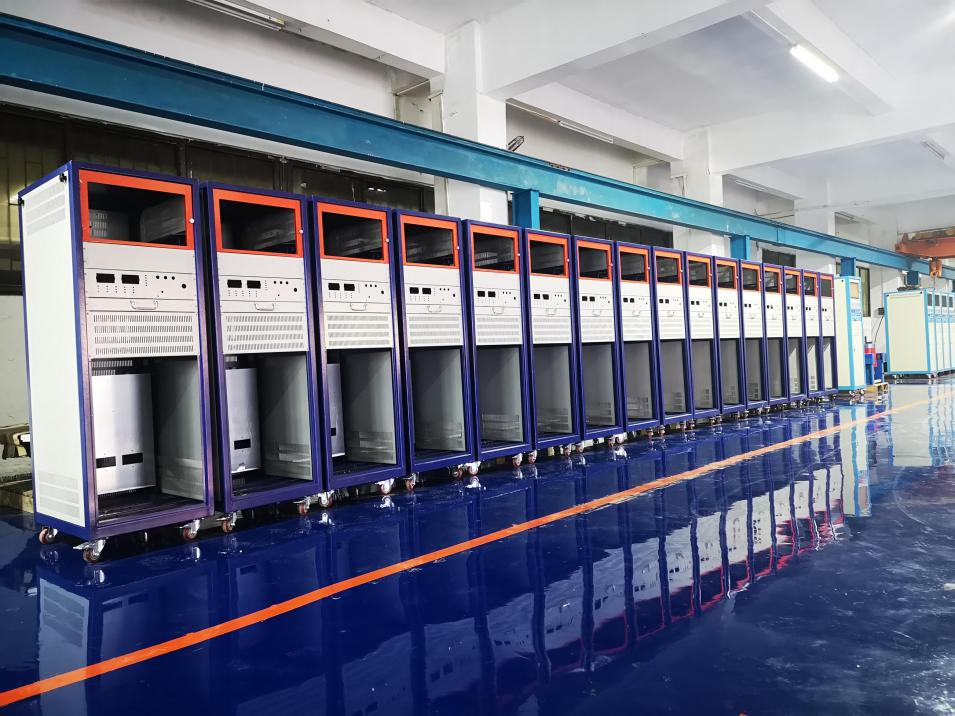

l 近几年，我公司已成功更换了以下制造商生产的陈旧的风冷和水冷振动试验系统的功率放大器：



3、水平滑台（型号：SL-0404）



电动振动台配置水平滑台可实现三向振动试验。也可以配合温度、湿度试验箱形成复合环境试验系统。   利用涡轮-涡杆或链轮转动系统，一个人能单独轻松地转动振动台台体与水平滑台连接。利用机械限位装置可以确保水平滑台与振动台的连接。利用机械限位装置可以确保水平滑台与振动台的连接。提供各种型号水平滑板，从 300mm×300mm（用于小型振动台）到用于大型试件试验的 2m×2m 滑板。不同型号的限制轴承可以满足不同的应用要求和操作。滑板的面积、厚度觉得活动系统的质量，也会影响台面上限频率； 用户可特殊制定。

JQ 系列导向油膜水平滑台设计采用 V 型槽轴承导向，与镁合金水平滑板配用。V 型导轨水平滑台由滑板、V 型导轨、连接头、天然花岗岩平板、水平滑台基座、内置式静压油源所组成。内置式供油泵，结构紧凑、操作方便。依据不同的滑台尺寸 V 型导轨数目有所不同。此种 V 型导轨具有很高的抗倾覆力矩。静压油通过花岗岩石板上的小孔，在整个水平滑板底下分散开。油膜形成低摩擦力水平滑面，适当的阻尼用   于抑制共振、倾覆力矩和翻转力矩。

● 镁合金水平滑板



● 支架结构低，系统整体隔振（标准 2.5Hz）



● 加固、焊接的钢结构台体设计，质量与推力比高



● 设计适用于综合环境试验



● 独立水平滑台，可与任何振动台（现有的或新的）结合使用



● 低压液压泵



● 带滤油器油箱



● V 型槽导向轴承和动圈导向系统限制偏转



● 经济高效的水平试验方式
