KD-50T- 50kN万能试验机
技术方案

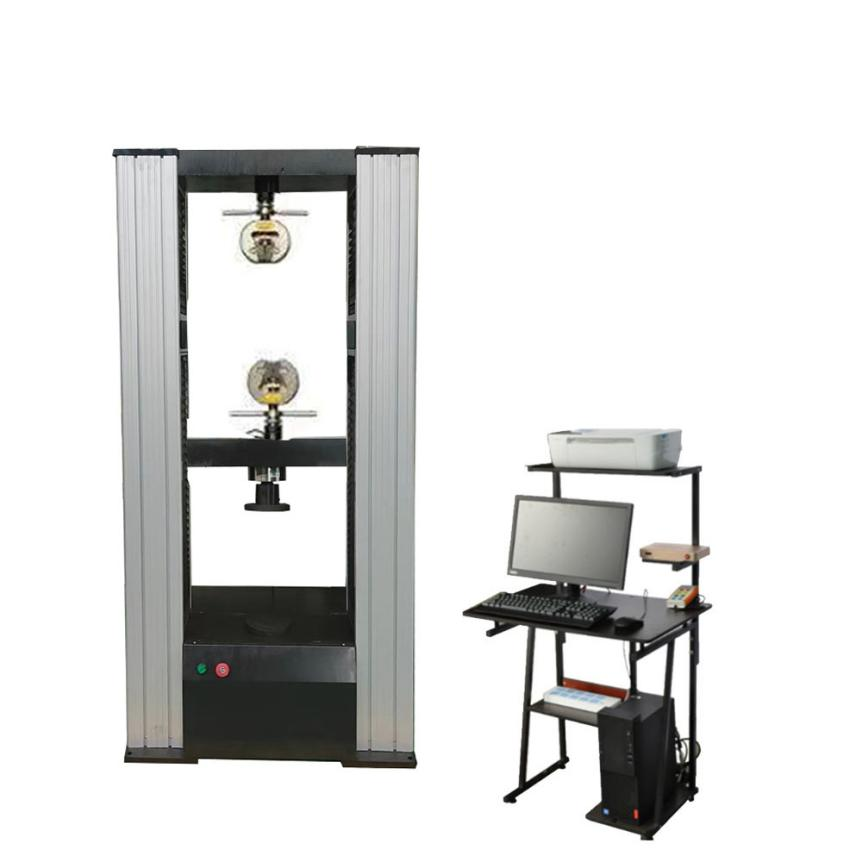

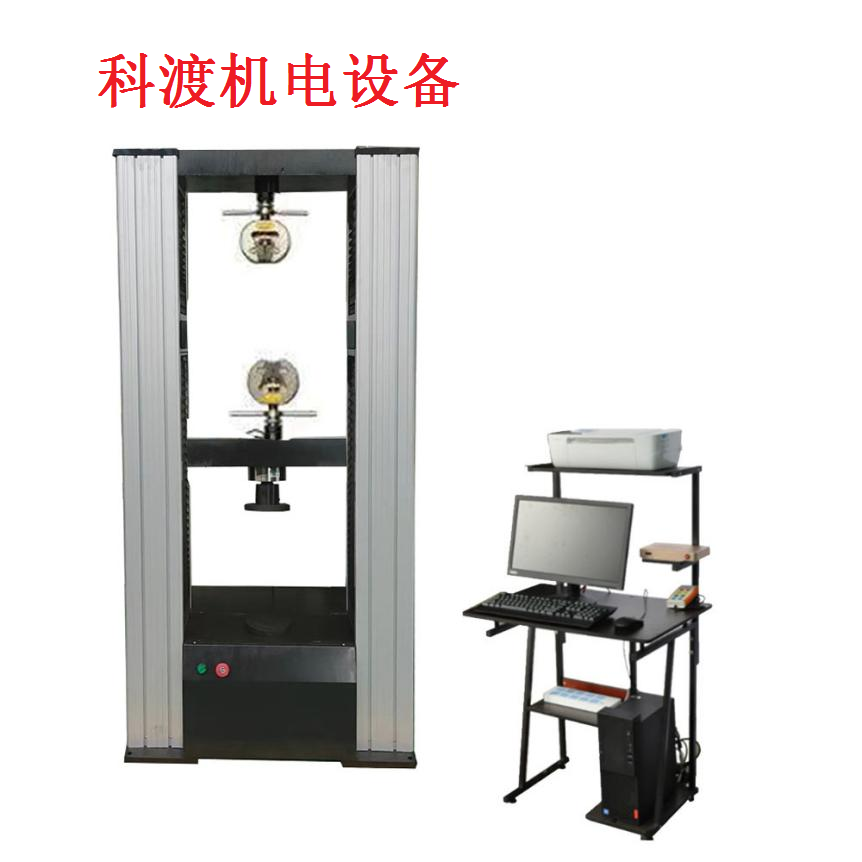

(实物图)
本试验机可对金属、非金属及复合材料进行力学性能测试和分析研究,可进行各种绝缘材料的拉伸、压缩、弯曲、剪切等项目的检测,符合国标 GB/T 228-2010,可得到试验力、弹性模量、屈服强度等所要求的试验数据。
广泛用于航天航空、石油化工、机械制造、车辆制造、电线电缆、纺织纤维、塑料橡胶、陶瓷建材、食品、医药包装、金属材料及制品等行业。
一、设备简介
1、本试验机是由加载系统,传动系统,数据采集、处理、控制,显示系统等组成。该机采用立式结构,配有嵌入式高性能单片机控制器,LCD液晶显示屏,全中文显示及操作界面,信息显示直观、易读,界面操作按键丰富,使用户更简单地使用和维护,完全根据习惯性的提示界面操作,完成系统参数设置。采用全数字交流伺服电机和精密减速传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
2、整机采用全数字数据采集处理系统及LCD液晶显示系统,通过计算机控制、采集、分析和处理试验数据,绘制应力-应变、力-时间、应力-位移等曲线,并可打印试验报告,控制器在试验阶段可以高速采样数据,试验过程中能动态实时显示曲线;软件能计算处理标准规定的扭转性能:弹性模量、屈服强度、抗拉强度等力学数据。
二、设备结构
1、主机:采用立式结构,主要受力零部件采用整体加厚钢板,钢板选用优质碳素结构钢,其它主要部件均选用相同钢材,需要时则进行相应热处理,确保设备的整机刚性达到长期使用的要求,减少维修带来的各种影响。
2、动力系统:采用全数字交流伺服控制电机和驱动器作为动力输出,伺服系统具有控制精度高和响应频率高的特点,可保证传动系统效率高,噪音低,传动平稳,且加载均匀、稳定。
3、传动系统:采用精密同步带减速传动,保证传动的均匀、稳定及传动高效和精度;采用原装进口高强度无间隙精密滚珠丝杠,提高了传动效率和位移、速度精度。满足调整空间内任意调节,过程高速且噪音低。
4、测量系统:采用高精度、高稳定性的负荷传感器,保证全程分辨率不变,线性良好,重复性可靠;可根据需要配备多个负荷传感器,实现多范围的试验力测量;
5、闭环测量控制系统:采用全数字闭环控制系统,配合计算机软件,通过LCD液晶显示系统,同步显示并进行数据处理,试验结束后可通过图形处理模块对曲线进行放大、缩小观察,数据再分析、编辑,产品性能达到国际先进水平。
6、 设备具有多种过载保护、限位保护等安全措施,保证设备的安全使用。
三、软件介绍
1、电子万能试验机专用软件,Windows操作平台;
2、全中文人机对话用户界面,操作方便;
3、试验数据和特性曲线,随着试验进程实时动态显示;
4、同组试验特性曲线可迭加、再现、比较;
5、试验曲线可局部放大,任意存取,分段分析;
6、具有负载量程全程不分档功能;
7、全自动试验程序控制,材料性能指标分析、报表打印和数据库管理;
8、可按照用户制定的格式打印报表;
9、采用人机交互方式分析计算被试材料的机械性能指标,可自动计算最大试验力、弹性模量、屈服强度、抗拉强度、延伸率、非比例伸长应力等,也可人工干预分析过程,提高分析的准确度;
10、试验数据采用数据库管理方式,自动保存所有试验数据和曲线,可按用户要求格式打印试验报告;
四、软件介绍
1、电子万能试验机专用软件,Windows操作平台;
2、全中文人机对话用户界面,操作方便;
3、试验数据和特性曲线,随着试验进程实时动态显示;
4、同组试验特性曲线可迭加、再现、比较;
5、试验曲线可局部放大,任意存取,分段分析;
6、具有负载量程全程不分档功能;
7、全自动试验程序控制,材料性能指标分析、报表打印和数据库管理;
8、可按照用户制定的格式打印报表;
9、采用人机交互方式分析计算被试材料的机械性能指标,可自动计算最大试验力、弹性模量、屈服强度、抗拉强度、延伸率、非比例伸长应力等,也可人工干预分析过程,提高分析的准确度;
10、试验数据采用数据库管理方式,自动保存所有试验数据和曲线,可按用户要求格式打印试验报告;

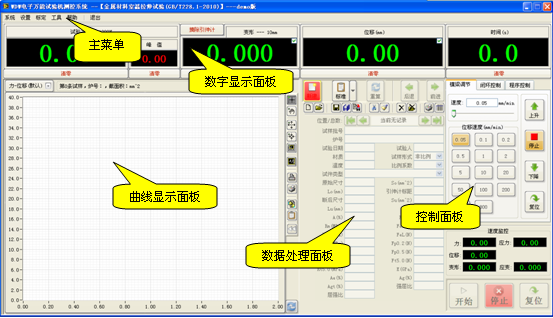

主界面

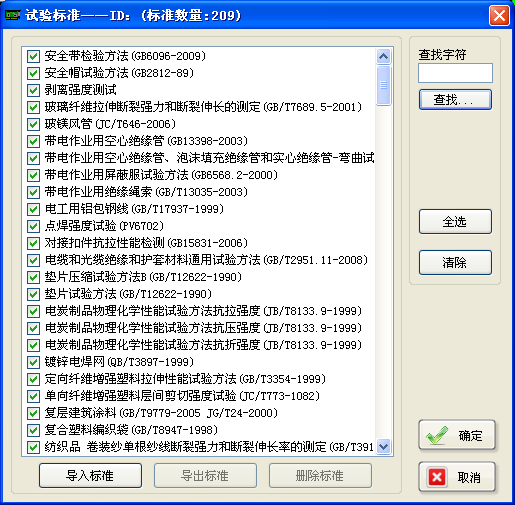

多种试验标准
曲线显示面板

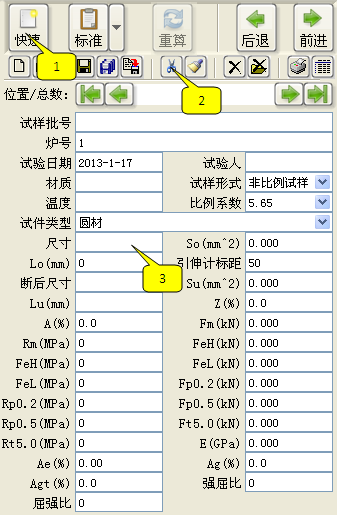

数据处理面板

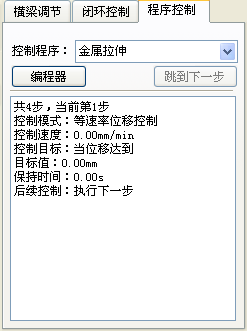

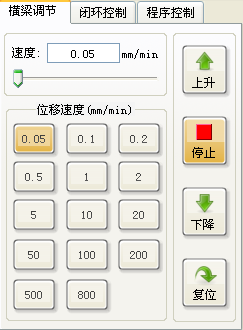

控制板

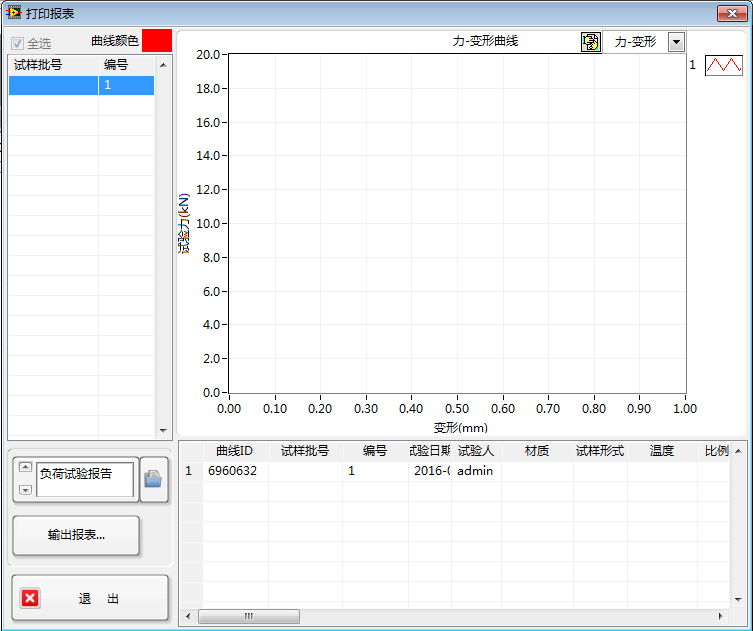

打印报表
五、主要参数
1、最大负荷(KN):50
2、试验机级别:1级
3、试验空间:双空间
4、空间分布:上部拉伸
下部压缩
5、试验力测量范围:0.4%-100%FS
6、试验力示值相对误差:±1%以内
7、试验力分辨力:1/300000FS
8、位移分辨力:0.05μm
9、位移示值相对误差:±1%以内
10、试验空间最大宽度:510mm
11、最大拉伸空间:650mm
12、最大压缩空间:1000mm
13、横梁移动速度调节范围:0.01~500 mm/min
14、横梁移动速度相对误差:±1%以内;
15、压盘:φ120mm
16、安全保护:力过载保护,位移限位保护等
17、电源: AC 220V±10%、50Hz;
18、总功率:1.5KW
19、外形尺寸:810*560*1860mm
20、重量:约350KG
六、配置表
序号 |
项目名称 |
生产厂家及规格 |
数量 |
备注 |
1 |
主机框架 |
高刚度主机框架、铝合金外罩、表面喷塑处理 |
1台 |
|
2 |
交流伺服电机及系统 |
伺服电机 |
1套 |
|
3 |
减速系统 |
同步带 |
1套 |
|
4 |
滚珠丝杠副 |
|
2套 |
|
5 |
负荷传感器 |
50kN |
1只 |
|
6 |
计算机 |
联想 |
1台 |
|
7 |
软件及三闭环控制系统 |
自主研发 |
1套 |
|
8 |
拉伸夹具 |
|
1套 |
|
9 |
压缩夹具 |
|
1套 |
|
10 |
合格证、说明书 |
|
1份 |
|
11 |
随机工具 |
|
1套 |
|
