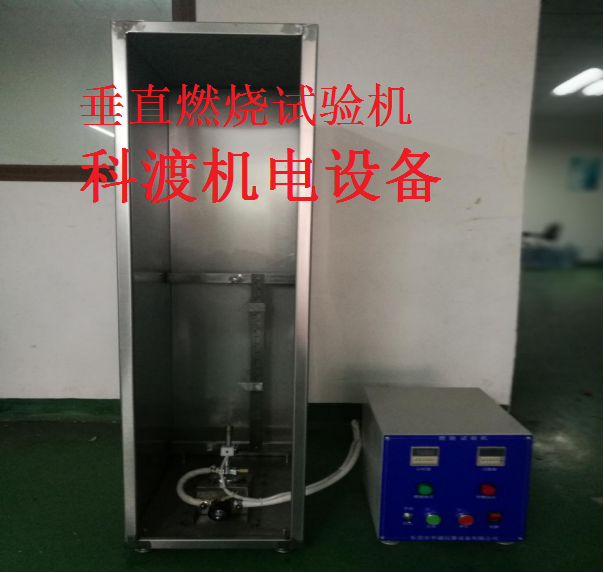

KD-UL-1581B垂直 燃烧试验机

概述

本机适用于各种电线电缆绝缘被覆材料PE、PVC、SRPVC之耐燃性试验.试验时,根据UL1581试验标准制作，适用于UL1581、UL758、UL13、UL444、UL1655之VW-1以及CSA之FT-1。

三、用途与组成

1、本设备适用于在规定火源直接燃烧下测定电线的不延燃性能。

2、该设备由控制箱、垂直空气箱、水平空气箱、燃烧喷嘴、电磁阀、高压点火器、电线试样夹具、煤气管、气体源、内外火焰调节装置、信号控制线组成。本机整个过程都采用全自动，如：电子点火、停燃时间、燃烧时间、燃烧次数都可自动完成。

3、控制箱

⑴燃烧次数计数器是用于预置燃烧次数，红色按键为“复位(Reset)”键。

⑵燃烧时间是采用时间控制器控制，可根据需要设定工作时间，单位分别为S(秒)、M(分)、H(小时)；如设置00S01为0.01秒，15S00为15秒，10M00为10分钟(参照时间继电器说明书)；停止时间的设置同燃烧时间设置。也可用于手动控制燃烧时间。

⑶电源开关是控制箱整体电源开关。

⑷转换开关在使用时，可根据实际需要选用手动或自动，当在手动状态时，须用秒表另外计时，到达试验时间后按下复位开关即可停火，如果用自动状态就可参照第2条设定时间。

四、设备的技术性能

1、技术指标全部达到UL1581的标准规定。

2、燃烧气体采用高纯度液化石油气体或甲烷。

3、喷管内径：0.375英寸(9.5mm)。

4、金属罩：宽12英寸(305mm)*深14英寸(450mm)*高24英寸(1200mm)。

5、垂直燃烧试验被试验电线电缆长度：18英寸(550mm)。
