自动转塔型维氏硬度计（HV-5Z）

产品特点 :

自动转塔型维氏硬度计（HV-5Z）自动转塔型维氏硬度计是光机电一体化的高新技术产品，该硬度计造型新颖,具有良好的可靠性、可操作性和重复性，是测试维氏硬度的理想产品。该机采用计算机软件编程，光学测量系统。通过软键输入，可选择维氏和努氏硬度的测量、能调节测量光源的强弱，能选择保荷时间，在显示屏上能显示试验方法、试验力，通过面板输入测量压痕对角线长度、屏幕直接读出硬度值，简便了查表的繁琐。使用方便，测量精度高

立即咨询

产品详情

自动转塔型维氏硬度计（HV-5Z）

自动转塔型维氏硬度计是光机电一体化的高新技术产品，该硬度计造型新颖,具有良好的可靠性、可操作性和重复性，是测试维氏硬度的理想产品。该机采用计算机软件编程，光学测量系统。通过软键输入，可选择维氏和努氏硬度的测量、能调节测量光源的强弱，能选择保荷时间，在显示屏上能显示试验方法、试验力，通过面板输入测量压痕对角线长度、屏幕直接读出硬度值，简便了查表的繁琐。使用方便，测量精度高

主要功能和特点：

1、高级光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；

2、工业显示屏上可直观显示硬度值，换算硬度，试验方法，试验力，保荷时间，测量次数，试验过程直观明了；

3、铸铝壳体一次成型，结构稳定不变形，汽车烤漆档次高，抗划伤能力强，使用多年依然光亮如新；

4、我司具备自行研发设计，生产加工的能力，我们的机器终身提供配件更换和维护升级服务；

5、 HV-5Z机型可实现：观察—测试—测量的位置切换由自动转塔完成

主要用途和适用范围：

1、钢铁，有色金属，金属箔，硬质合金，金属薄板，微观组织

2、渗碳，渗氮和脱碳层，表面硬化层，电镀层，涂层

3、玻璃，晶片，陶瓷材料，碳化；

技术参数：

参数名称	参数数据
维氏硬度标尺	HV0.3,HV0.5,HV1.0,HV2.0,HV3.0,HV5.0
显示	显示5位数的硬度值；4位数的对角线长度（D1，D2）试验力,保持时间,测试次数,返回
试验力（Kgf）	0.3 、 0.5 、1.0 、2.0 、3.0、5.0
加载控制	自动（加载/保持/卸载）
试验力保持时间(s)	1~99
光通道	双光通道（目镜及CCD摄象通道）
光学系统	物镜： 10× 20×；目镜： 10× 总放大倍数： 100× 200× 测量范围： 800μm 400μm 分辨率： 1μm 0.5μm
硬度测量范围	(5-3000)HV
单位换算	努氏、布氏、洛氏
XY试台	尺寸(mm):100×100 行程范围(mm):25×25 最小读数(mm):0.01
试件最大高度(mm)	165
试件最大宽度(mm)	130（从压头中心线至机壁距离）
执行标准	GB/T4340.2国家标准(GB/T4340.2 Chinese Standard), JJG151检定规程 ( JJG151 Inspection Rule )
电源电压	AC220V/50HZ
外形尺寸(mm)	585×200×630
重量(kg)	42

标准配置

主机	1台
砝码	3只
十字测量平台	1只
平口夹持台	1个
水平调节螺钉	4只
电源线	1根
相机	1只
维氏硬度块	2块
备用保险丝2A	2只
产品合格证	1份
产品使用说明书	1份

新版维氏CCD图像测量安装操作说明

产品说明：

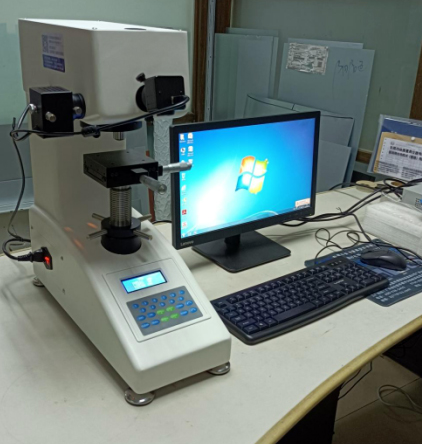

CCD视频测量维氏硬度计，是在维氏硬度计主机上，加配视频测量装置的新一代显微硬度计。配备视频测量装置后，是原来在硬度计目镜上显示的压痕直接显示在液晶显示器上。工作过程更直观，测量更精确。

产品特点：

CCD图像处理系统自动完成压痕对角线测量、硬度值显示，并将当前试验数据及图像保存

一次性进行多点的试验（任意设置试验点间距），作为一组试验数据保存

各种硬度值转换

打印输出形式：报告式、梯度图式

在《Word》界面下，自行编制报告输出格式

根据硬度计的校准，用户可随时对所测硬度值的准确性进行调整。

一、软件系统

1．主机系统：32位/64位系统主机，Windows7以上旗舰版软件平台，全中，英文操作界面，支持彩色打印机输出。

2． 1024x768分辨率显示器24位彩色监视器1024x768

三、软件的基本功能

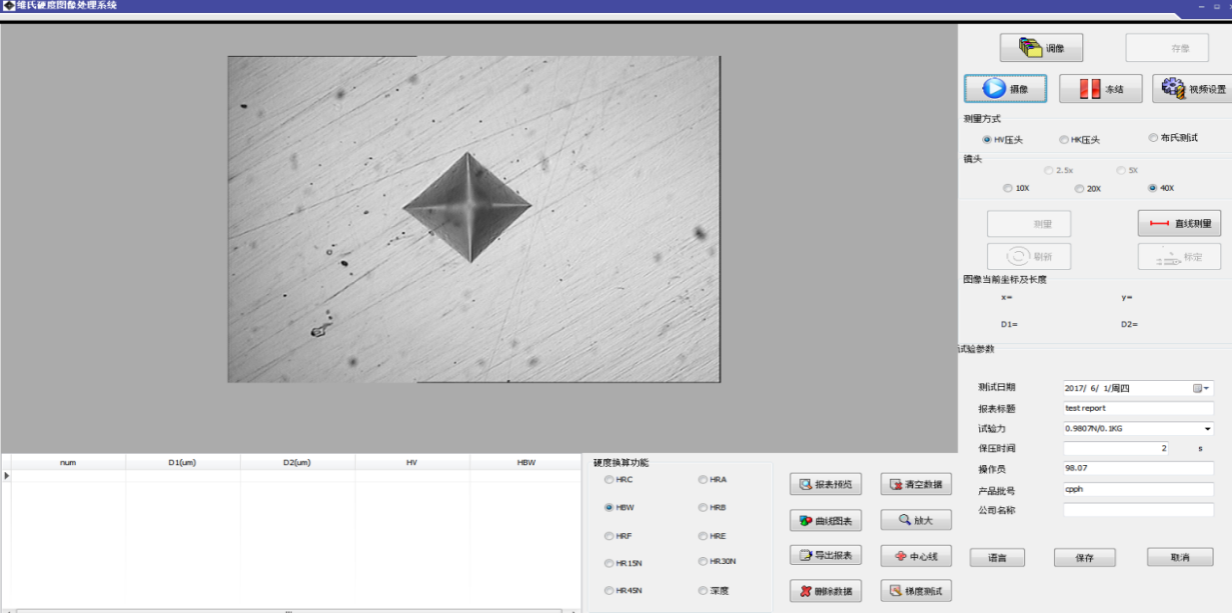

软件主界面

1、存像: 可将目前正在显示区显示的图形保存起来，以便将来观看和分析。

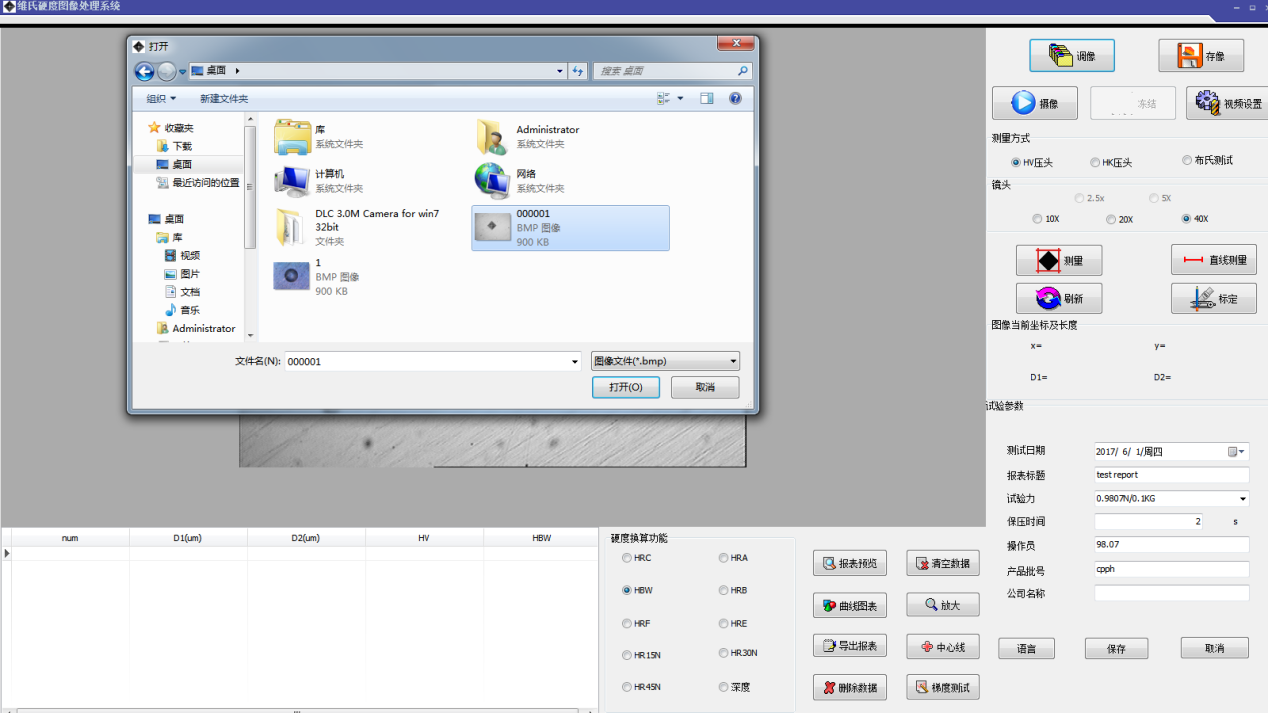

2、调像：可将原来保存的图形读出，以便观看或重新图像分析。

3、曲线图：显示当前所测试硬度的曲线情况。

4、导出报表：将测试的数据生成world 报告可储存并打印。

5、报表预览：可对当前数据生成图片预览、保存并打印。

6、删除数据：选定某一主数据可单独删除。

7、清空数据：可将全部的测量数据删除。

8、梯度测试：用于显示采集处理后得数据，以及进一步进行渗碳层、氮化层的分析。

1）梯度的起始值与间隔值的设置

起始值：工件边缘与第一点之间的距离。

间隔值：起始值之后点与点之间的间隔值。注：间隔值设置多少在坐标试台千分筒上每次移动的距离就是多少。

2）硬化层深度的分析

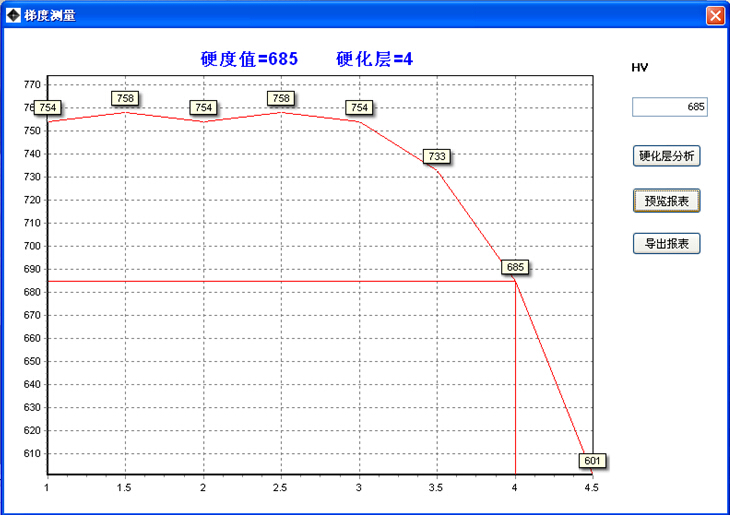

确定好起始值与间隔值之后，会显示测试数据的曲线图，根据产品的要求输入相应的硬度值（选择硬度值急剧降低的前一点硬度值）。然后点击硬化层分析，软件将自动计算出产品当前的硬化层深度。

注：间隔值越小测量的精度越高。

对于硬化层较深的工件，起始值可根据产品要求设置的相对大一点，这样可提高测试的效率。

3）报表预览：可对当前数据生成图片预览、保存并打印。

4）导出报表：将测试的数据生成world 报告可储存并打印。

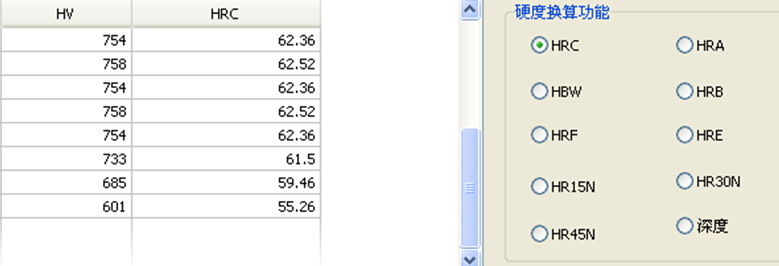

9、硬度换算：可将所测试的HV硬度值转换为其他标尺的硬度值。

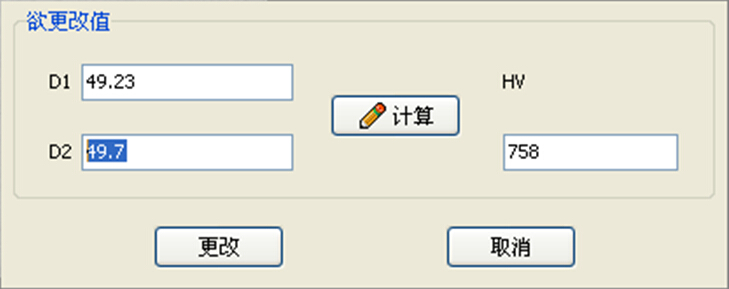

10、硬度修改：可对测试数据中d1、d2的数值进行修改重新计算出硬度值。（双击d1、d2数值弹出计算框，输入相应数值点计算，然后点击更改，硬度值自动修改完成。）

四、软件的基本使用操作步骤

1、点击主界面 摄像 进入图像采集界面。

2、点击主界面中的视频设置，主界面右下角会显示视频设置栏,调节亮度、对比度、色调、饱和度致使压痕图像在现实区域显示到最清楚，然后点击保存。

3、冻结

4、标定

1）选择HV压头点击标定，软件右下角显示标准块标定的参数设置,根据需要选择镜头。

2）输入所测试的标准块的标准硬度值、标准试验参数（压力值），（注意：在标定情的况下，硬度计试验力的选择必须按照标准硬度块的试验力值来选择镜头和力值。）

3）点击

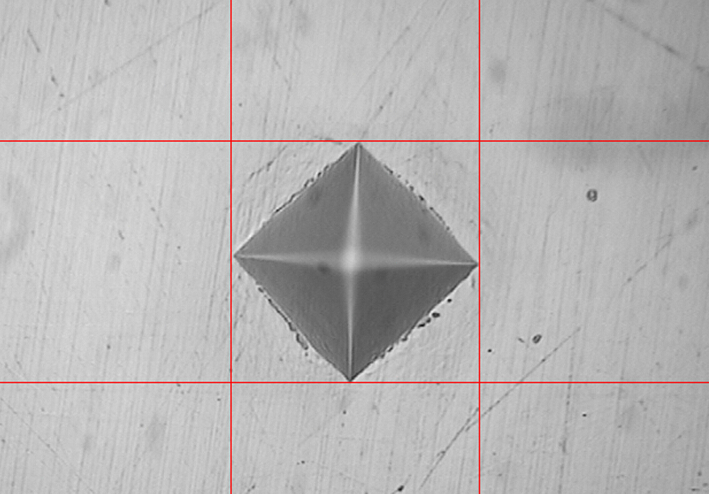

4）点击测量方式中的将鼠标移动到压痕的显示区域将显示测量红线，当红线与压痕的夹角相切时点击鼠标左键使红线固定，然后同样的方法使测量红线与压痕的其他三个夹角相切并点击鼠标左键固定。

5）点击，然后点击，标定过程结束。

5、对用来标定的硬度块进行测量。

1）点击测量方式中的

2）在试验参数栏里设置好与标准硬度块一致的试验力（注意检查硬度计选择的试验力应当与试验参数栏里的试验力一致），这时还可以对操作人员、产品批号、公司名称进行更改（注意公司名称只能使用简称，否则会影响到导出的报表格式），一切内容设置好后点击保存。

3）将鼠标移动到压痕的显示区域将显示测量红线，当红线与压痕的夹角相切时点击鼠标左键使红线固定，然后同样的方法使测量红线与压痕的其他三个夹角相切并点击鼠标左键固定，最后一条红线确认后硬度值栏里会显示出序号、d1、d2数值、HV硬度值及需要换算的硬度值。

4）如果测试出来的硬度值与所标定的硬度值一致或者非常接近，则证明标定成功，可进行正常测试。如果差异非常大，则要检查标定时测量时测量红线与压痕相切的距离是否一致，然后重新标定及测量。

注：正确的标定测量与实际测量红线与压痕相切的距离应一致。

6、对工件进行测试应注意的问题

1）对工件进行测试时注意选择相应的试验力值，试验力值在参数栏里设置完毕后必须点保存。

2）对工件进行测量时的方法应于标定时的方法一致（红线与压痕夹角的距离）。

7、测量报表及梯度测试报表格式

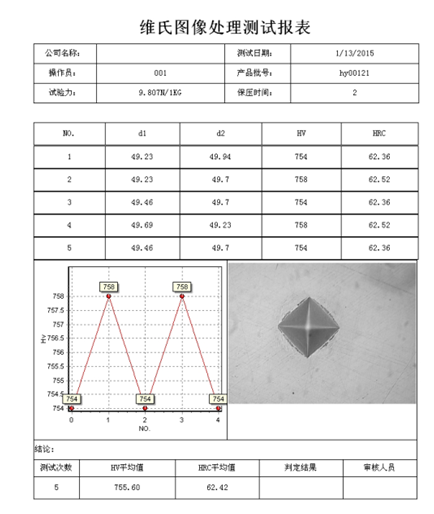

维氏图像处理测试报表

公司名称				测试日期		2015-01-13
操作员	001			产品批号		h00121
试验力	9.807N/1KG			保压时间		2

编号		d1	d2		HV		HRC
1		49.23	49.94		754		62.36
2		49.23	49.7		758		62.52
3		49.46	49.7		754		62.36
4		49.69	49.23		758		62.52
5		49.46	49.7		754		62.36

结论：
测试次数	HV平均值	HRC平均值	判定结果	审核人员
5	755.6	62.42

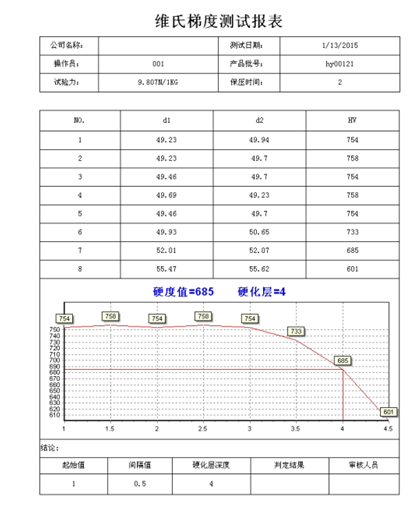

维氏梯度测试报表

公司名称					测试日期			2015-01-13
操作员	001				产品批号			h00121
试验力	9.807N/1KG				保压时间			10

NO.			d1			d2			HV
1			49.23			49.94			754
2			49.23			49.7			758
3			49.46			49.7			754
4			49.69			49.23			758
5			49.46			49.7			754
6			49.93			50.65			733
7			52.01			52.07			685
8			55.47			55.62			601
结论：
起始值		间隔值		硬化层深度			判定结果			审核人员
0.5		1		4
