触摸屏拉力强度试验机

该试验机适用于金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等多种试验，如：纸张、橡胶、塑料、电线电缆、复合材料、口罩、熔喷布、无纺布、塑料异型材、金属棒材、板材、弹簧、构件等。可执行GB、ISO、JIS、DIN、ASTM等多种试验标准，并可根据用户需求编辑试验软件。此款机器精度极高，是质检单位、科研部门、大专院校、工矿企业、生产制造企业必备的力学检测仪器。

技术参数：

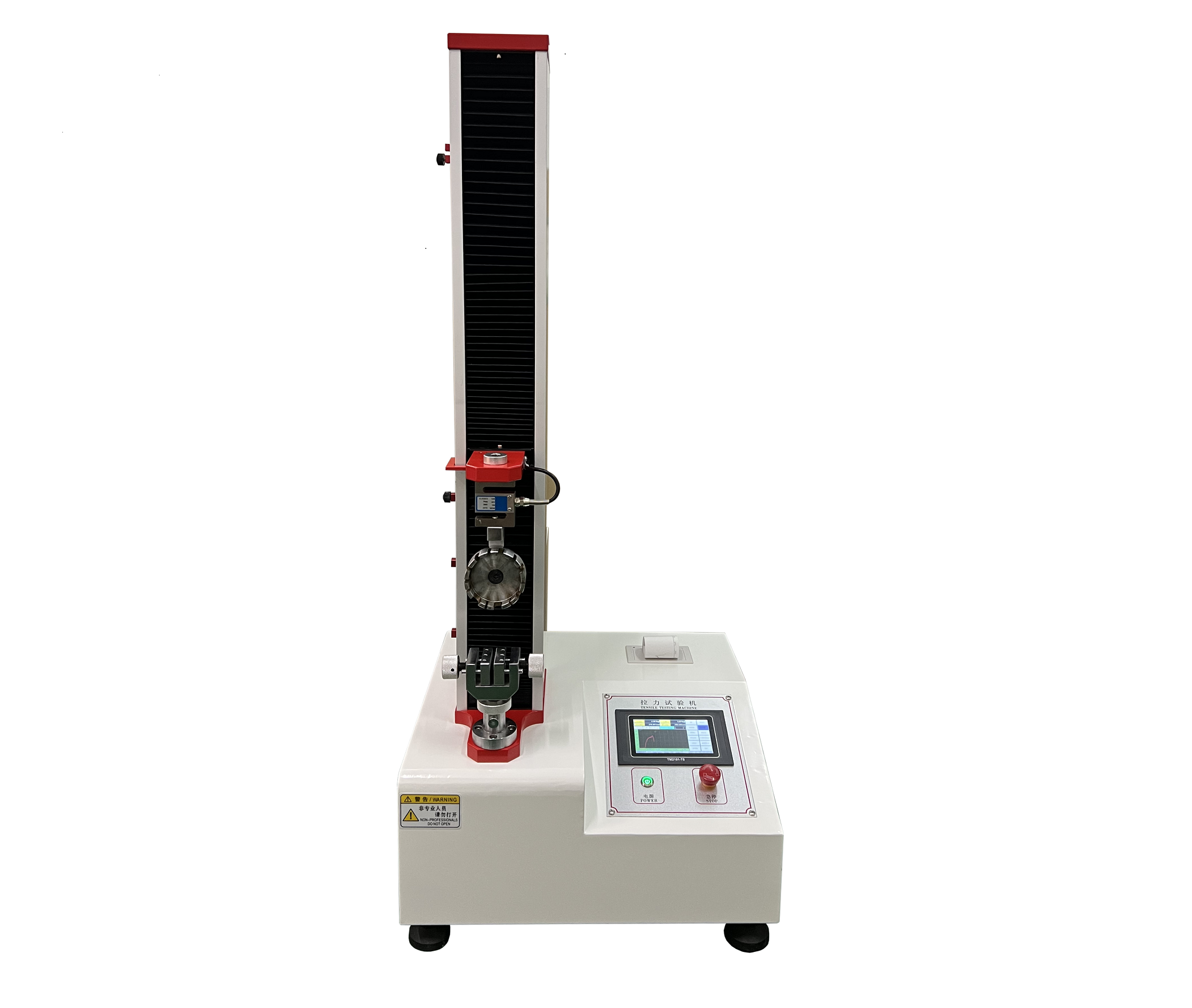

产品参考图片：





第一步：接通电源，如下图所示：



第二步：编辑试样资料：点击“设置”，在“试样资料”界面输入相关信息。

第三步：编辑测试方案：点击“设置”，在“测试方案”界面输入相关的测试方法和控制参数。

第四步：测试结果选择：点击“设置”，在“测试结果”界面选择所需要的测试数据。如果需要设定剥离区间，先任意选择一个剥离测试结果（如剥离最大力），然后在剥离区间的起始点和结束点输入数据即可。

第五步：固定试样，在主界面点击“测试”，就可自动完成测试。

第六步：在主界面点击“查看”，可以查看有关的测试结果。点击“打印”，可以打印数据结果和图形。

备注：在“测试方案”中有三种“测试方案”可以选择：

一、力量达到：设置力量达到的任何数值（量程范围内），设置力量达到后保持的时间；

还可以设置：①力量达到减速系数，当力值达到：设定力值乘以此系数时，开始减速。

            ②速度减速系数，测试速度乘以此系数后，以此速度运行。

二、变形达到：设置变形达到的任何数值（量程范围内），还可以设置变形达到减速系数和速度减速系数。

三、断点：设置断点比例（如60%），测试中的当前力值下降到最大力值的60%时，或测试中的前后两点的力下降到60%时，判断试样断裂。

四、开始判断断点的力：进入测试，当力值达到这个设置的条件值时，才开始判断停机条件中的断点比率，此条件值一般设置为力传感器量程的1%比较合适。

五、开始计变形的力：点击测试，当力值达到此条件值时，才开始计算试样的 变形。

六、当做持拉（或持压）测试时，为使力值保持得更精准，可在“控制参数1”里面调整PID数值，只需调整P值，一般原则是：力值过冲、过大时，调小P值；反之，调大P值。建议每次以10倍调小或调大P值，直至调整到一个合适的P值。

校准

点击主界面“设置”，再点击“校准”，输入密码（默认为1070），进入下图：



校准包括力、位移、变形、速度的校准及其他一些设置。下面将一一介绍。

力传感器的校准

上图为力传感器校准界面：

连接传感器后，AD值有三位数（或两位数）的跳动可判断为正常。

校准大致步骤如下：

1. 点击右边的“归零”。

2. 在空载的情况下，“标准砝码值”输入0，点击“取点”。

3. 挂上砝码，如10kg，“标准砝码值”输入10（此处注意单位的转换关系），点击“取点”；从小到大依次挂上砝码，重复此步骤。

4. 依次可以取12个点，点击“切换”，可以取另外6个点。

5. 点击“保存”，提示“成功”。

6. 在空载情况下力归零，挂上砝码进行验证。

 校准过程如下：

1. 选择力通道，如上图所示。力传感器通道共有四个：“200kgf”、“0kgf”、“0kgf”、“0kgf”（量程可设）。

2. 插上欲校准的力传感器，如量程为50kg的力传感器，选中一个力传感器通道。

3. 在“量程”输入框输入传感器的量程，如“50”kgf。

4. 在“零值”输入框输入传感器的零值力，一般输入“0.02”。

5. 点击“清空”，将校准表清空。

6. 校准第1点：将传感器空载，并在“标准砝码值”输入框输入“0”kgf，再点击“取点”，则第1点的AD值和标准砝码值被取入校准表。

7. 校准第2点：将传感器加载一定值的负荷，如挂上5kg的砝码，并在“标准砝码值”输入框输入负荷值“5”kgf，再点击“取点”，则第2点的AD值和标准砝码值被取入校准表。

8. 校准第3点：方法同第2点，但“标准砝码值”只能比第2点更大，否则校准会不准确。

9. 校准第4点：方法同第2点，但“标准砝码值”只能比第3点更大，否则校准会不准确。

10. 校准第5点：方法同第2点，但“标准砝码值”只能比第4点更大，否则校准会不准确。

11. 校准第6点：方法同第2点，但“标准砝码值”只能比第5点更大，否则校准会不准确。

12. 点击“切换”，可以校准另外6个点，方法同上。校准完毕，点击“保存”，如果提示“成功”，则完成一个力传感器的校准，如果提示“失败”，请再点几次。

13. 如果需要接第2个力传感器，则重复以上1～12步，否则请将其他传感器的量程全部设置为0。

14. 注意：至少应校准2个点。根据目前国内大多数传感器的特性，一般进行3点校准就能达到非常好的精度，第2个点一般取传感器量程50%，第3点一般取传感器量程的90%。如果校准3个以上的点（含3个点），必须保证后一个点的“标准砝码值”均必须比前一个点更大,否则校准会不准确。空载时“AD值”一般为8300000左右，传感器加载时“AD值”成比例变化，如果加载时“AD值”不变，说明硬件工作不正常，可能是力传感器已损坏或是控制板有故障，请与厂家联系更换。

15. 如果校准后发现测量力值与标准砝码有微小差别,可通过重新校准一次来解决,也可通过直接修改校准表中的标准砝码值数据来实现,如测量值比标准砝码值大，则可将校准表中的对应的标准砝码值改小一些，再点击“保存”按钮，再重新清零比对，直到两值大致相等为止。





位移传感器的校准

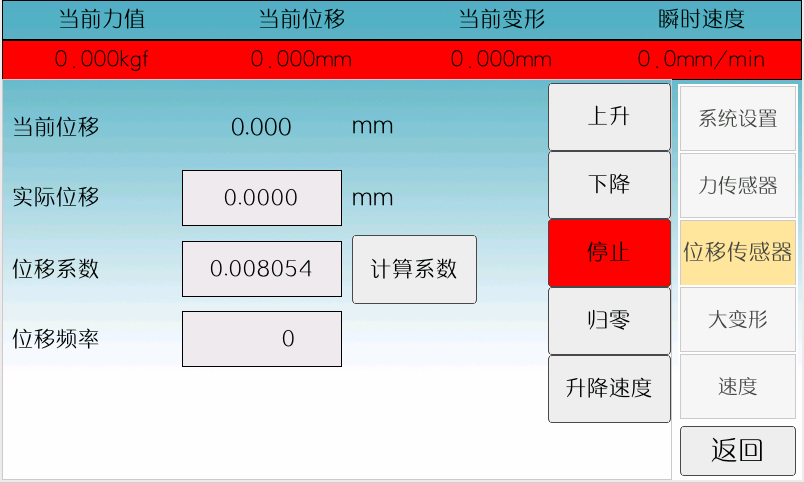

位移传感器的校准界面如下图所示：



校准位移传感器时先进行“归零”，原理同“力传感器的校准”，校准步骤可直接参考。

步骤如下：

1、点击右侧的“归零”按钮。

2、让机器向上或者向下运行一段距离。

3、量取机器运行的距离，在“实际位移”方框输入位移值（此处注意单位转换关系），点击“计算系数”，“位移系数”就会改变，校准完成。

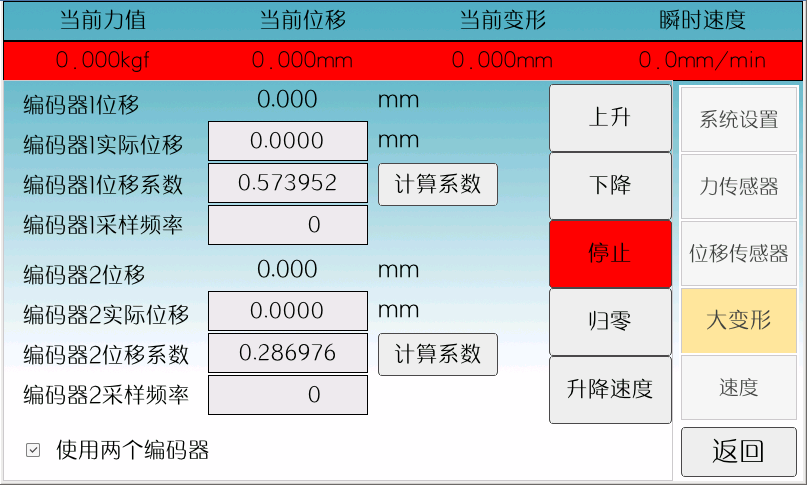

橡胶伸长计（大变形）的校准

校准如下图所示：



校准方法同“位移传感器”。

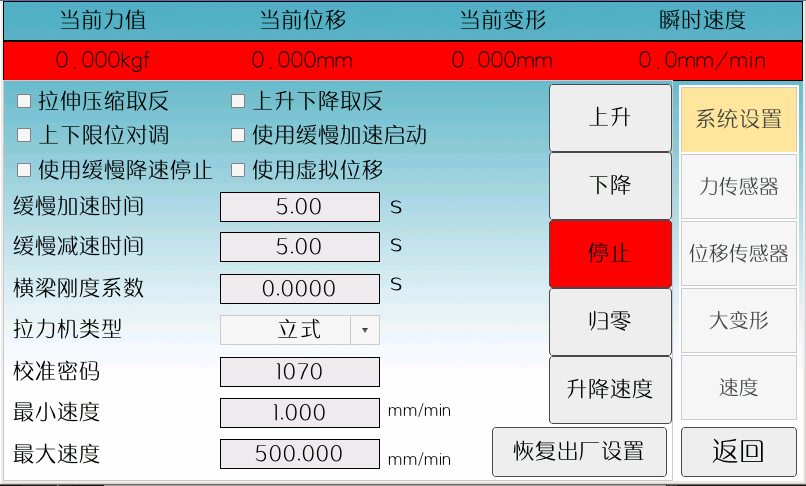

系统设置







最大速度：为限制机器运行的最大速度。

最小速度：为限制机器运行的最小速度。

上升下降取反：在向上向下方向不正确的情况下，可勾选此选项。

拉伸压缩取反：在拉伸压缩方向不正确的情况下，可勾选此选项。

使用虚拟位移：有需要可勾选此项。

回位速度：在“测试方案”-“控制参数2”里设置（默认是500）。

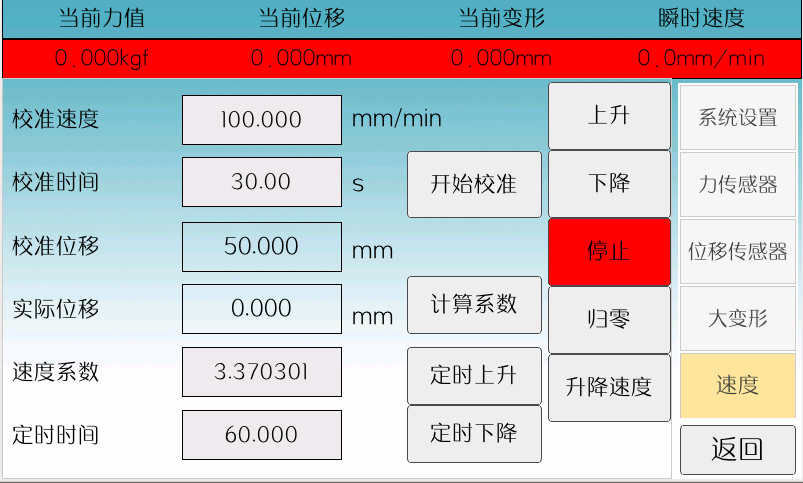

校准速度

伺服校准：校准前，首先要先校准好位移，保证位移是准确的。



先点击“归零”，然后输入“校准速度”和“校准时间”，点击“开始校准”，机器停止后点击“计算系数”，“速度系数”就会改变，校准完毕。若要验证速度是否准确，在“定时时间”输入框内输入任一时间，点击“定时上升或下降”，就可验证速度是否准确。
