电脑式精密拉压力试验机

一、产品概述

电脑式拉力试验机集专业的电脑测控技术，电脑全程控制，用于测试各种材料之拉力、压力、撕裂、拉断、剥离、粘接力……抗力物性项目，满足国内国际多项测试标准要求，可配置多种夹具治具，广泛运用于塑胶、橡胶、皮革、纺织、化纤、服装、电子、电器、线材等行业材料拉压力测试。

二、主要特点：

1.采用伺服电机+驱动，通过传动机构带动横梁上下移动，实现试验加载过程。

2.采用电脑控制全试验过程,实时显示试验力值、位移值、变形值、试验速度和试验曲线。

3.采用微机进行数据处理分析，试验结果可自动保存，试验结束后可重新调出试验曲线，通过曲线遍历重现试验过程，或进行曲线比较、曲线放大。

4.具有中英文互换的 Windows平台下的试验软件，具有很强的数据和图形处理功能，可即时打印出完整的试验报告和试验曲线。

5.具备完善的限位保护、超载保护、急停等安全保护功能。

三、软件特色：

自动求出：最大力值、平均力值、变形量、位移量、抗拉强度、屈服强度、伸长率、定伸长应力、定应力伸长、弹性模量等参数。采用WINDOWS系统，可无限量扩充测试条件参数或测试结果报告参数，测试结果以批次保存为word表格数据。实时显示测试曲线，对测得的资料进行存储分析，打印报告曲线。具有灵活多变的接口及控制方式，以绘制多种特殊曲线。

四、依据标准：

本试验机根据《电子式万能试验机》GB/T 16491-2008标准制造.

本试验机根据GB/T12160-2002《单轴试验用引伸计的规定》和GB/T16825-2008《拉力试验机的检验》进行检定和验收.

可满足GB、JIS、ASTM、DIN、 GB/T 16491-2008 、GB/T12160-2002、GB/T16825-2008等测试标准

五、技术参数：

最大负荷：	0-500KG(可选择）
荷重元	0.5级高精度力量传感器（基本配置：拉压最大负荷传感器1支） （扩展配置：可加配多个传感器）
精度等级：	0.5级/1级
有效测力范围	0.2％～100％（1级）/0.4％～100％（0.5级）
测力精度	示值的±1％以内/示值的±0.5％以内
试验机分辨率	最大负荷 1/500000，内外不分档，且全程分辨率不变
有效试验宽度	110*190mm(可按客户要求加宽)
有效拉伸空间	600mm（可按客户要求定制）
测试速度范围	0.01～500mm/min
位移分辨率	0.001mm
位移测量精度	示值的±0.5％以内/示值的±0.2％以内
变形测量系统	扩展配置：大变形:最小标距 10mm、变形范围：800mm（根据需求选配）扩展配置：小变形：标距 25mm、50mm、100mm变形范围：5mm、10mm、25mm
变形测量精度	示值的±0.5 ％以内（可根据客户要求选配大变形或小变形）
控制系统	日本伺服电机+驱动器
电机功率	0.4KW
减速装置：	意大利欧特斯精密中空铸铝减速机
多重保护装置	①.机械开程开关保护上下限行程 ②.出现紧急情况急停开关制动保护 ③.过流，过压，欠流，欠压，漏电过载保护 ④.软件过载限位保护 ⑤.断点停机保护
试台升降装置	快/慢两种速度自动控制，可点动
试台返回功能	手动或自动两种选择、试验结束后自动或手动以最高速度返回试验初始位置
超载保护	超过最大负荷 10％，机器自动保护(对设备及传感器起到保护）
夹具配置	标配夹具一套（可根据客户产品定制）（特殊夹具及附件费用另计）
数据传递	采用24 bit数据传递. RS-232数据传输,所有参数全部保存在周边硬件上,电脑无需安装任何外插硬件,方便使用者自己更换升级,维护电脑
设备尺寸	420*420*1240mm(长*宽*高）
设备质量	70KG
电源	220V、50HZ

仪器的相关说明

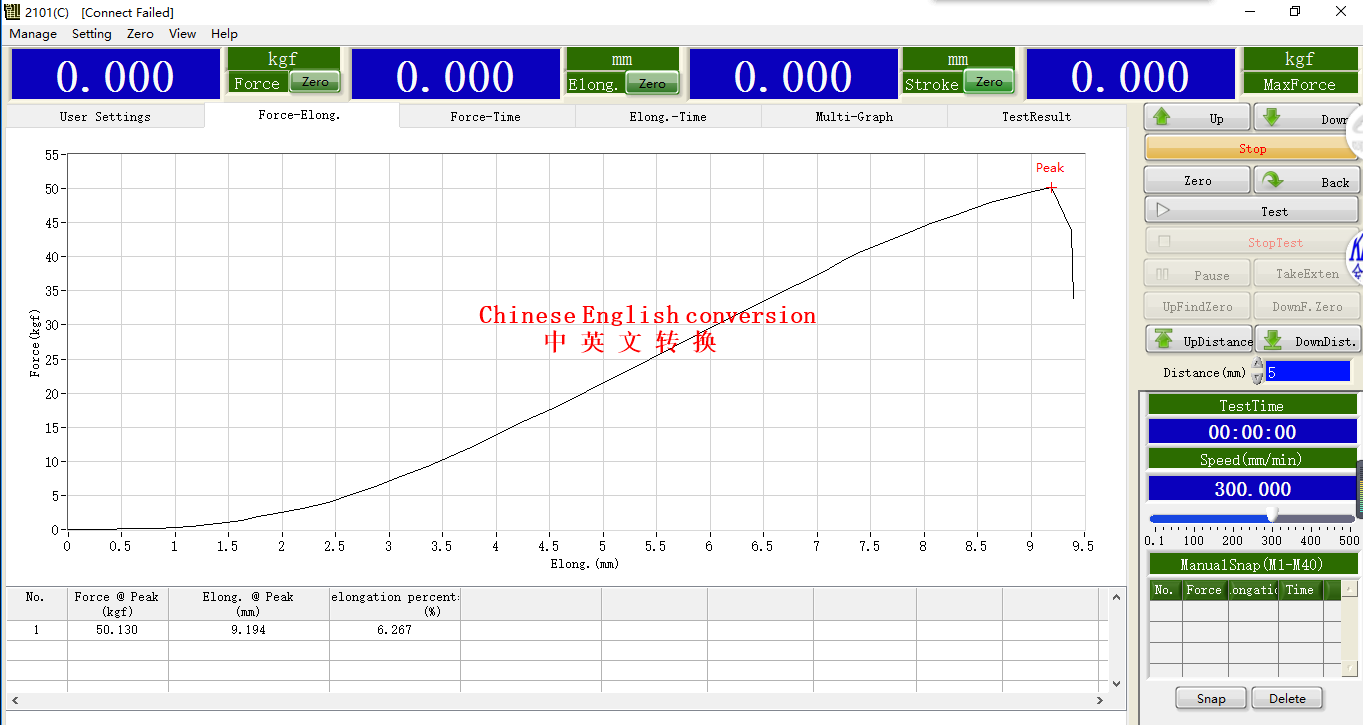

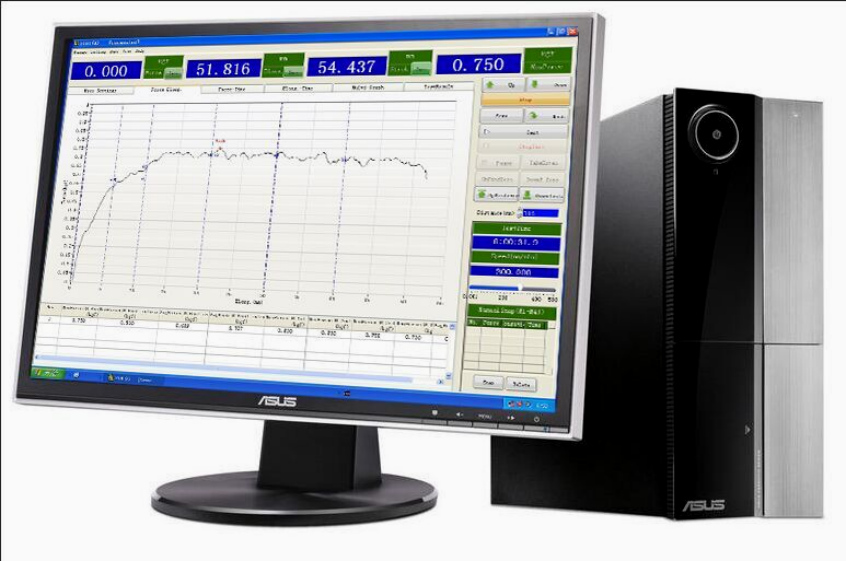

软件示意图：





1.软件：中英文Windows平台下的专用测试软件包。

2.语言选择：具有中文简体，中文繁体，英文等多种语言界面在操作中可随意切换。

选配件：

② 变形、位移测量

△ 小变形（断裂伸长率小于50%）测量采用电子引伸计和A/D转换电路实现，测量精度±0.5% ，分辩率为0.001mm。如有特殊要求，可同时标定和识别多只电子引伸计（用于金属材料 ）。

△配置大变形测量装置可对塑料、橡胶等材料的断裂伸长率进行测试。可配置高低温箱等附属装置。(用于橡胶材料）。

传动系统：

采用松下伺服全数字式交流伺服控制器控制高精度、高响应频率的松下伺服交流伺服电机，联接东元减速系统，通过同步齿形带带动丝杠转动加荷，保证传动系统效率高，噪音低，传动平稳，传动精度高，工作寿命长，并保证速度精度在±0.5%以内。

选配夹具：



公司库存图



XXXXXX有限公司

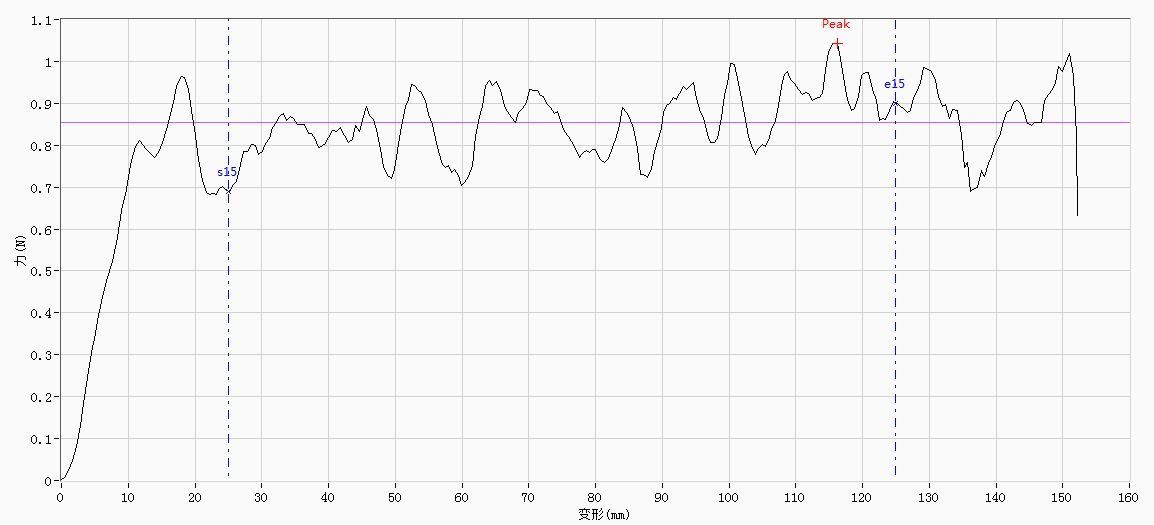

剥离测试报告

1.客户名称：                      2.测试日期：2015/12/15/16:02:47

3.测试批号：00000001              4.试品名称：PE

5.测试人员：李权                  6.试品材质：

7.测试速度：300.000mm/min
